墻身大樣圖這個節點該畫啥？

像這種沒有墻身大樣節點標注的，該怎么去畫呢？參照哪一個？大樣圖的節點和這些地方都對不上號。

這樣的節點怎么繪制

請問 這樣的節點圖怎么建模啊

 梁截面是300*700的 梁上部有凸出部分  梁下部下沉了  也有凸出部分   如果凸出部分用挑檐畫  那么鋼筋怎么配置呀

像這樣的節點圖該怎么處理

請教各位大神，圖中c6@300*400是箍筋嗎？在廣聯達里面該怎么設置呢？我是用自定義線來畫的，但是c6@300*400不知道怎么辦。謝謝啦

請教大神該圖節點繪制方式

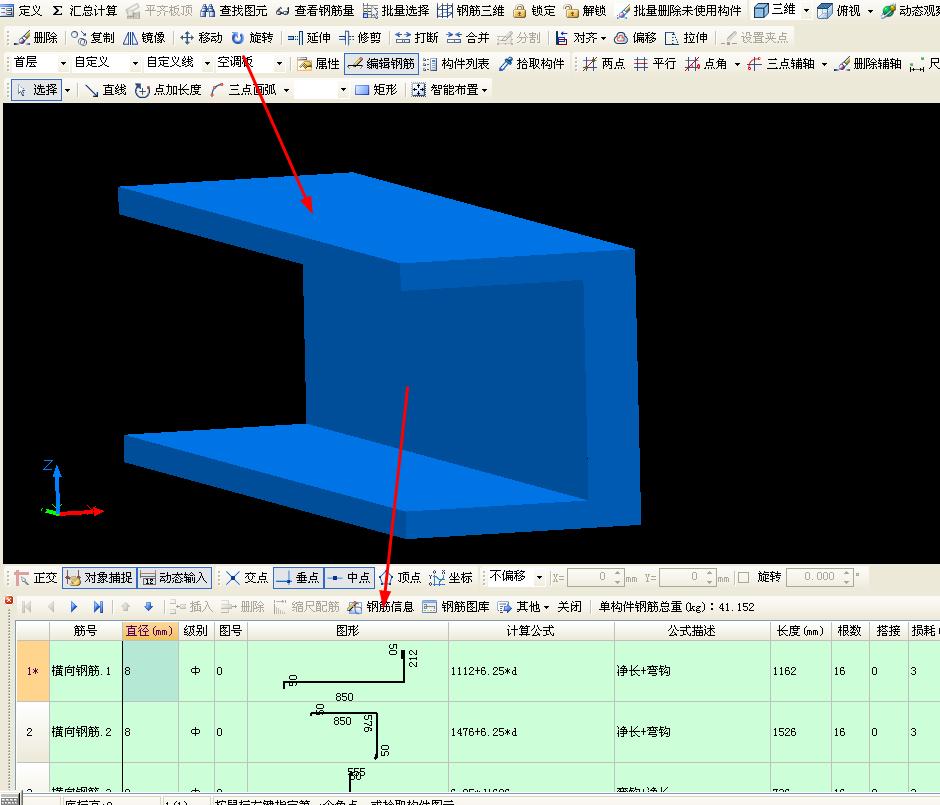

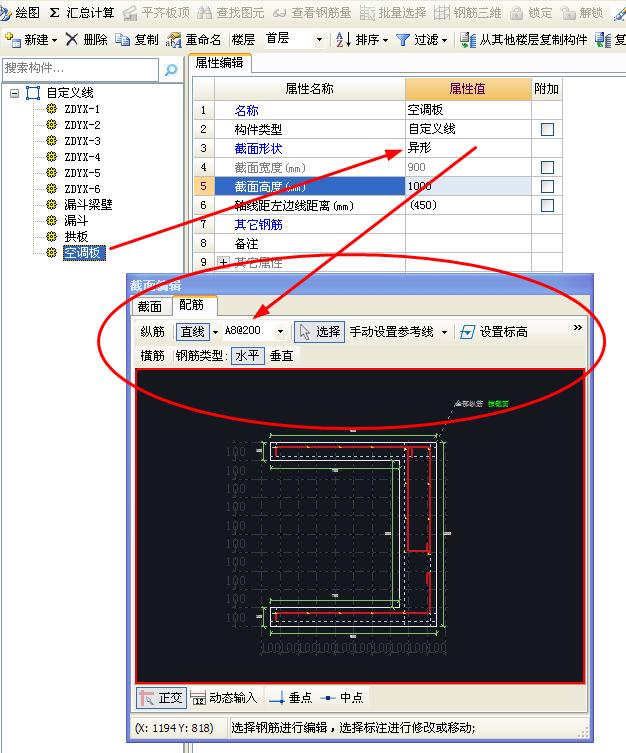

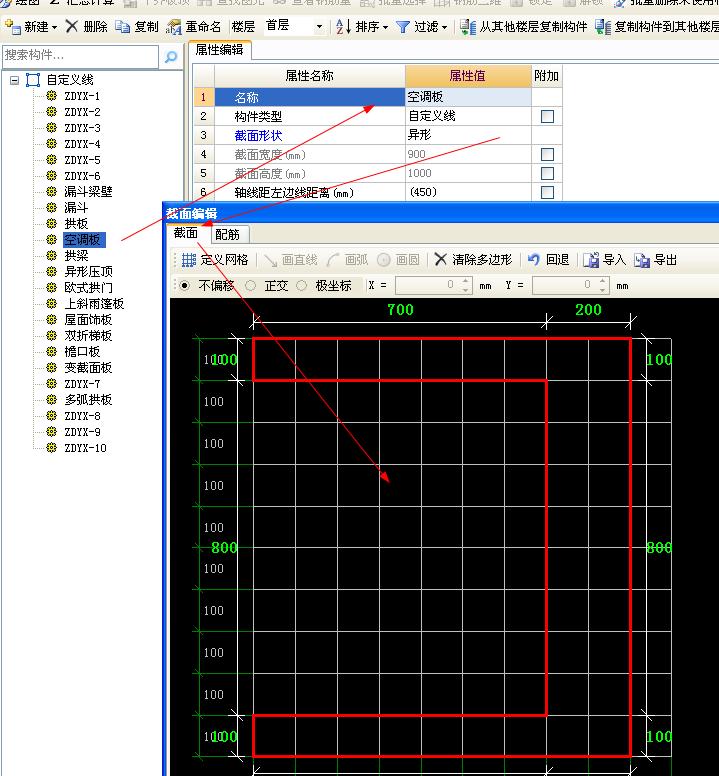

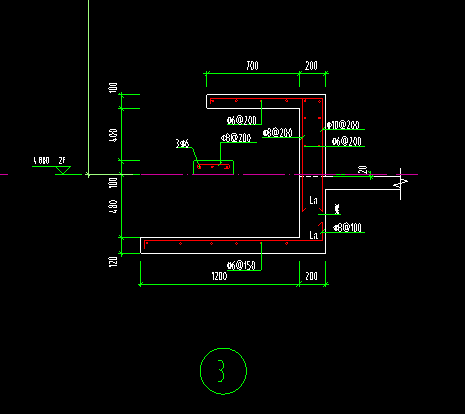

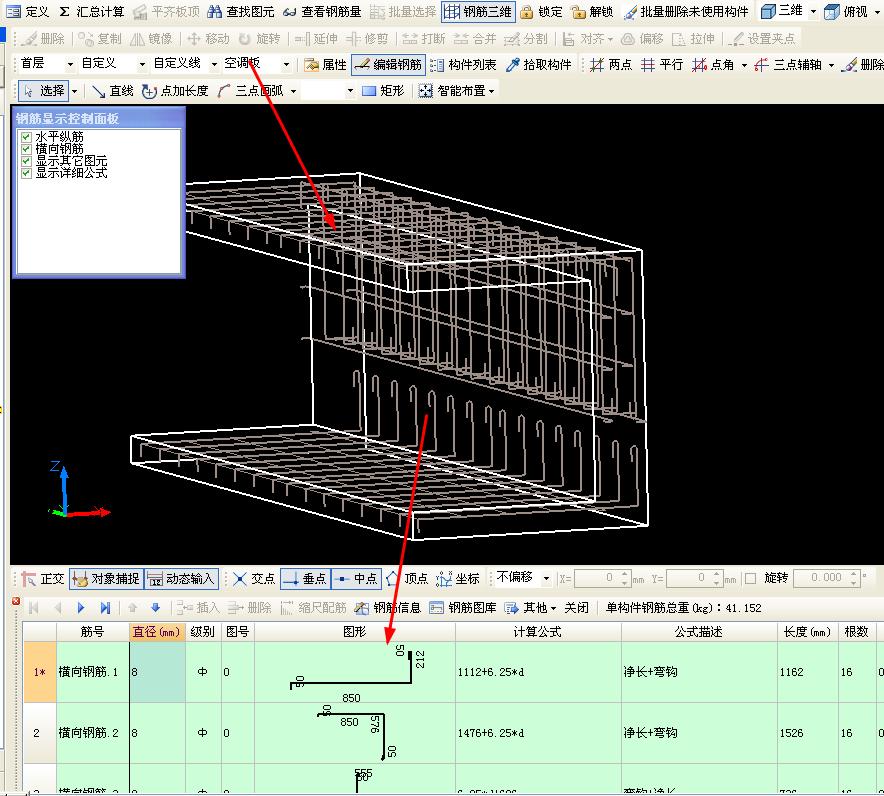

 請教大神：1、圖一節點中，右側為已完成梁，我新建了兩塊板繪制節點，布置了板中A6鋼筋，請問其中梁內矩形那一根鋼筋是如何繪制以及上下部板中的c8-150長度如何定義？                   2、圖二中，我新建異形梁繪制，截面尺寸為水平方向：650,150 垂直方向：80,640,80.上部筋為a6200，下部為a6200，在側面構造筋中輸入g5a8。問題為匯總計算后，側面構造筋計算為10根，請問能夠定義只計算五根，以及上下部c8-150箍筋的長度該如何定義？
