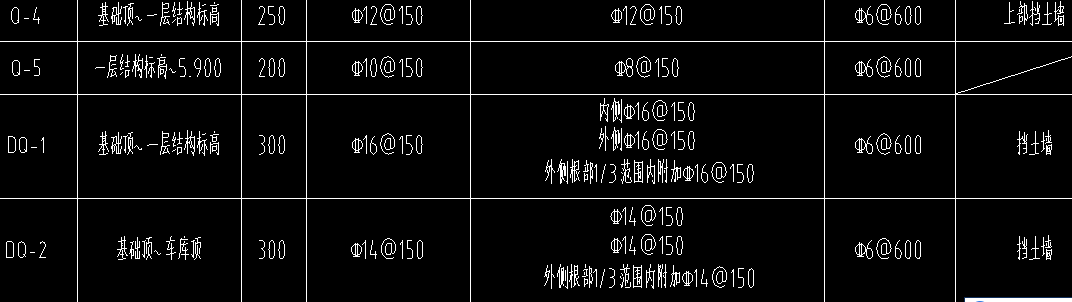

如圖墻身表外側根部1/3范圍內附加c16@150怎么在廣聯達畫圖以及定義

外側根部1/3范圍內附加c14@150 是什么意思具體在其他鋼筋怎么進行定

2019-08-01 12:18:55 補充

鋼筋間距

1、外剪力墻的垂直筋標注c16/c14@150，水平筋標注c12/c14@180，  這樣間隔布置的垂直筋和水平筋的間距是多少？ 2、外剪力墻垂直筋c16-200, 剪力墻外側顯示附加C14@200的垂直筋高度2.5米，間距200布置，他們之間間距多少？3、板筋表示c16/c12@200，這樣間距是多少？  4、板筋通長C16-200， 支座附加C14-200的鋼筋，他們之間間距多少？

污水池側壁上這個鋼筋信息什么意思，怎么布置。

2022-03-01 11:26:55 補充116G-1圖集里，H和V我知道了，分別是水平和豎向，但是沒寫OS和IS，怎么區分是外墻內側貫通筋還是外墻外側貫通筋呢，信息里的IN和OU是什么意思？2022-03-01 11:28:00 補充我如果建模的話剪力墻鋼筋填c14-150這一組還是c18-150這一組呢

怎么布置合適，

1:黃顏色圈起來的人防門框墻1-1和2-2剖圖，在基礎內需要布置兩個水平筋，就如同（剪力墻在基礎內那樣），1-1水平筋是C12-150，2-2剖水平筋是C16-150，這時鋼筋間距一樣，大小直徑不同，基礎內兩道水平筋按那布置？2:藍顏色圈起來的人防門框墻1-1和2-2剖圖，在基礎內需要布置兩個水平筋，就如同（剪力墻在基礎內那樣），1-1水平筋是C12-150，2-2剖水平筋是C16-200，這時鋼筋間距不一樣，大小直徑不同，基礎內兩道水平筋按那個布置？3:1-1和2-2剖圖，（2-2門檻位置）在基礎內2道水平是否通長算？就是從左往右算這其中（包含中間門檻處位置）？還是各自布置各自的？
