蒹葭
2019-07-08 14:07:03
|
北京市
土建結算安裝算量GQI
|
968查看
2回答

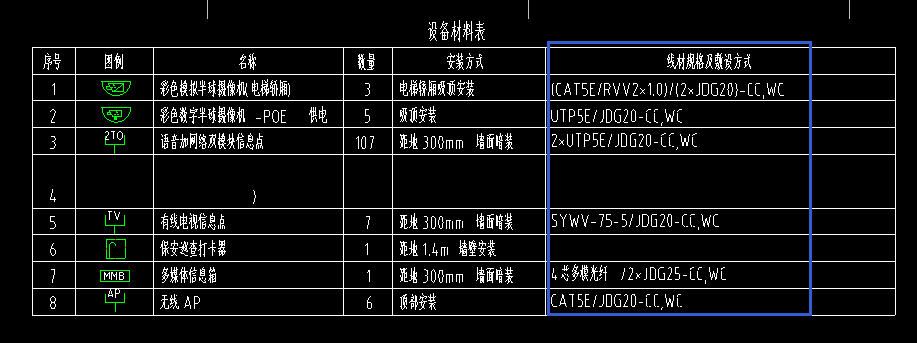

哪位老師能幫忙詳細解釋下這個圖中的電線符號都是什么意思？
我剛開始接觸電，圖紙和符號都看不懂，麻煩哪位老師給講講，這些符號都分別代表什么線？最好詳細的，因為我是小白，一點都不懂
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
從上到下：
1、配兩根JDG20鋼管，沿墻沿頂暗，分別穿超五類網線和兩芯1.0的RVV軟線各一根
2、配一根JDG20鋼管，沿墻沿頂暗，穿非屏超五類網線一根
3、配一根JDG20鋼管，沿墻沿頂暗，穿非屏超五類網線兩根
4、配一根JDG20鋼管，沿墻沿頂暗，穿同軸視頻電纜75-5兩根
5、配兩根JDG25鋼管，沿墻沿頂暗，穿光纖
6、配一根JDG20鋼管，沿墻沿頂暗，穿超五類網線
2019-07-08 14:22:50
-
/前面的都是線型，JDG20是管子，20是規格，CC、WC是敷設方式
2*JDG20就是兩根JDG管，2*UTP5E就是兩根五類線
不會的也可以百度，CC/WC什么的百度上都有
2019-07-08 14:23:13
