蘭子
2019-06-26 15:16:57
|
浙江省
土建計量GTJ
|
604查看
4回答

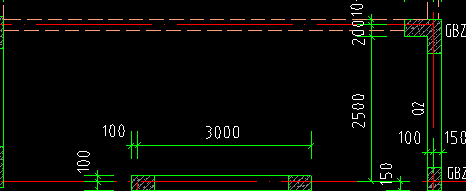

紅色虛線和綠色線是什么
2019-06-26 15:49:49 補充
全部回答
(4)
首答僅用{{minutesHtml}}
-
看大伙能否猜測得到，不能有這種方式詢問的啊。
紅色的是軸線，粉紅的是梁邊緣，綠色的是剪力墻的邊緣，但無論是什么主要還是要設計標注的為準，不用顏色去判斷構件。
首次提交 2019-06-26 15:18:53 最近修改2019-06-26 15:54:36 (修改過2次)
-
你截個圖片
2019-06-26 15:19:50
-
額....這咋回答？
2019-06-26 15:21:29
-
GBZ是剪力墻里特有的構造邊緣柱，綠色線可以確定是剪力墻的邊線，
粗虛線用來畫允許表面處理的表示線；細虛線是用來畫不可見輪廓線、不可見棱邊線。截圖的圖紙標注信息不全，紅色虛線不好判斷，無法確定
2019-06-29 18:03:29
