GTJ2018飄窗板中間的墻體該如何布置呢

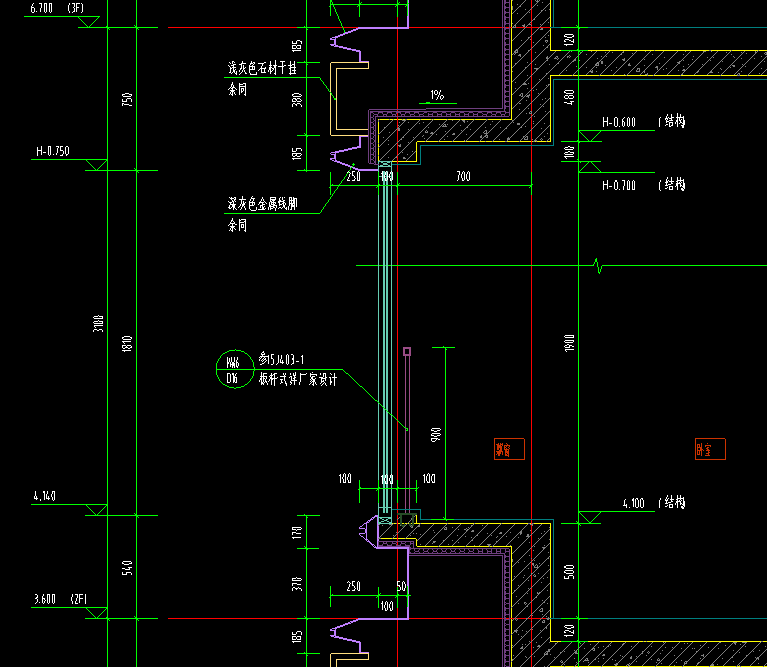

我在繪制飄窗上的墻體的時候顯示上下墻體不連續，而虛墻上又不能布置窗戶，這種情況大家是怎么處理的？？
全部回答
(2)
首答僅用{{minutesHtml}}
-
這種情況還是對剖面圖沒有完整的認識 單純從界面看窗戶那塊是空的 沒有墻體 實際情況是 只在窗戶布置范圍內是這么個情況 畫的時候可以先把整個墻體通著畫過去而窗戶部分畫門窗洞 或者墻洞 飄窗用帶形窗畫
2019-04-17 17:01:46
-
結合平面圖，了解該飄窗的長寬，離地高度，就可以畫
2019-04-18 09:13:20
