斜柱
繪制斜柱是否能在平面內的任何方向傾斜？怎么繪制？

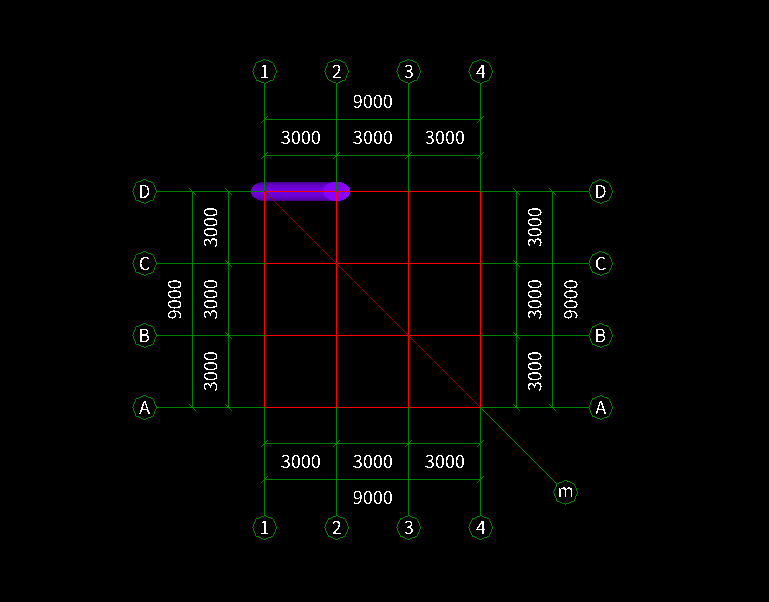

補充問題： 現在是沿D軸方向傾斜，我想沿m軸方向傾斜，怎么繪制？
補充問題： 現在是沿D軸方向傾斜，我想沿m軸方向傾斜，怎么繪制？
全部回答
(1)
首答僅用{{minutesHtml}}
-
可以任何方向傾斜
步驟一：繪制柱圖元，然后點擊柱--建模--設置斜柱按鈕；
步驟二：點選需要變斜的柱圖元，右鍵確認選擇，彈出“設置斜柱”對話框 ；
步驟三：軟件提供四種設置斜柱的方法，這里以“按傾斜角度設置斜柱”為例：選擇“按柱傾斜角度設置斜柱”，輸入“柱的傾斜角度”，再輸入“傾斜點與基準軸線的夾角”，點擊【確定】 ，生成斜柱。
備注：“傾斜點與基準軸線的夾角”是指斜柱的傾斜方向； “正交偏移”是指柱頂截面相對柱底截面中心點的坐標值，是相對坐標； “極軸偏移”是指柱頂截面相對柱底截面中心點的坐標值，是相對坐標；
2019-01-26 09:40:01
步驟三：軟件提供四種設置斜柱的方法，這里以“按傾斜角度設置斜柱”為例：選擇“按柱傾斜角度設置斜柱”，輸入“柱的傾斜角度”，再輸入“傾斜點與基準軸線的夾角”，點擊【確定】 ，生成斜柱。
