土建計量GTJ
|
735查看
3回答
墻0

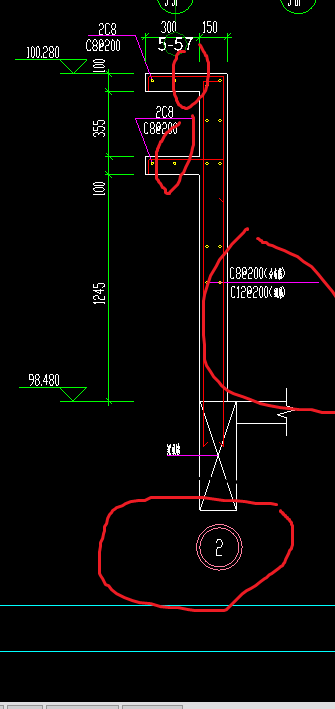

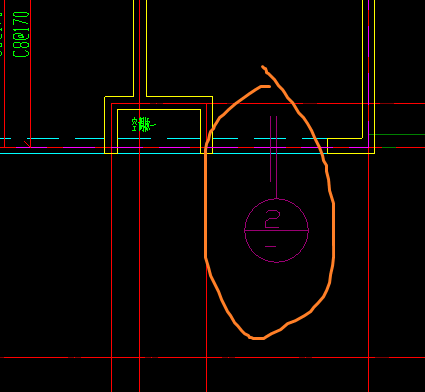

如圖，誰能幫忙解答下那個剖面2指的什么，那些鋼筋怎么畫啊，還有突出的那塊怎么布置啊
補充問題：我知道那是節點2的刨面圖，我的意思是節點2指的是那段墻還是什么
全部回答
(3)
首答僅用{{minutesHtml}}
-
2019-01-17 17:32:19
-

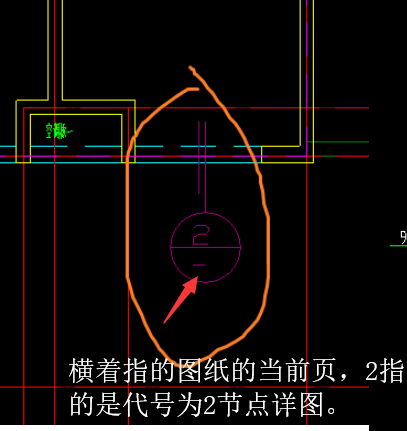

你好：節點索引號 剪力墻構件和自定義線構件處理。
2019-01-17 17:36:27
-
你好，這個就是個“女兒墻造型”你可以用“自定義線”進行定義和繪制。自定義線在編輯鋼筋的時候很方便的，可以根據圖紙的情況進行編輯。
2019-01-18 09:41:09
