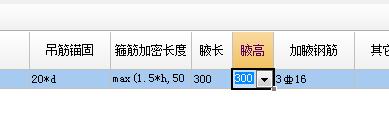

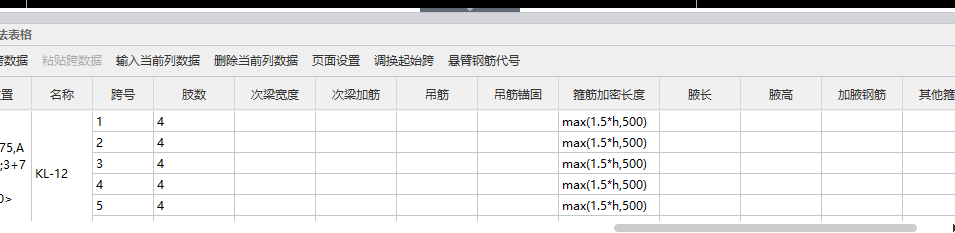

加腋梁在鋼筋抽樣軟件中如何繪制

加腋梁在鋼筋抽樣軟件中如何繪制，如何看他的配筋

廣聯達過梁怎么畫

圖紙過梁說明：1，當洞寬在1000以下時采用磚瓶拱，拱高240，用MU7.5磚、M10混合砂漿砌結。 2.當洞寬慰1000~1200時用鋼筋磚過梁，梁高取洞寬的1/4，梁底放3A8鋼筋，鋼筋伸入支座370并彎直鉤，用M10水泥砂漿做20厚保護層，用M10混合砂漿砌結。 3.當洞寬為1200~1500時用鋼筋混凝土過梁，梁寬同墻厚，梁高取1/8洞寬，底筋2B12，架立筋2B10，箍筋A(yù)6@200，梁的支座大于250，混凝土用C20 門窗表也上傳了，要在單構件里面輸入，改怎么畫過梁？

CAD圖中未標明長度的間隔紅線部分在廣聯達鋼筋算量中該如何設置呢？

如圖，在CAD圖中基礎梁部分，其中紅圈內畫間隔紅線分別代表什么意思？ 在廣聯達鋼筋算量中該如何設置呢？ 望大神解答出詳細步驟，謝謝。補充問題： 漏個問題，其中標明的配筋信息怎么設置？是在原位標注的“次梁加筋”處直接輸入嗎？例如圖一里的6B8等等；

關于連梁鋼筋軟件的畫法

1、剪力墻結構的梁（如LL、LLK）是用連梁畫吧？不能用框架梁畫？【個人用這兩種類型的梁畫同一個位置（兩端支座是暗柱）同一根梁，發現計算的量不同，量差在錨固長度上】。2、畫連梁之后直接匯總計算還是先重提梁跨再匯總計算？【個人發現如果兩端支座是剪力墻暗柱，重提梁跨和不重提梁跨的量是一樣的，但一端支座是剪力墻支座一端是梁支座的情況下，重提梁跨操作下的鋼筋量比不重提梁跨的鋼筋量要多（不少）】。3、畫連梁是只畫凈長嗎？例如一端支座是剪力墻暗柱，一端支座是梁（無論梁類型），也只畫凈長【個人嘗試在該條件下，連梁畫至梁中心線的鋼筋量大于畫質梁外邊線的鋼筋量，差在連梁縱筋凈長鋼筋量上】。請各位大神幫忙解答一下！補充問題：關于問題3補充一下、兩端支座都是剪力墻暗柱，連梁畫凈距。補充問題：關于問題1補充，我就是想知道是在剪力墻結構中LL、LLK只能用普通連梁、框連梁畫，而不能用框架梁畫？（用連梁畫有個缺陷就是不能設置支座，而且總有些人說用框梁畫和用連梁畫都一樣。）補充問題：關于問題3補充，在支座一端是梁、一端是剪力墻暗柱的情況下，我發現畫連梁的起止位置對量有影響，才提問的

剪力墻上框架梁問題

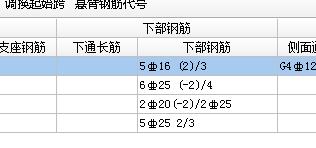

圖紙上有一條說明：框架梁中間或端部有墻的，梁的四根角筋及腰筋均穿過或伸至墻的端部，超過錨固長度的可不設彎鉤，且設A8@200的箍筋其余的伸進墻內達到錨固長度即可。 請問：這個的意思是框架梁要全部覆蓋住剪力墻嗎？如果是的話在軟件中剪力墻不是會變成一跨嗎？而且這一跨下部鋼筋也沒有。集中標注只寫了上部筋。 像這根梁，第二跨沒有下部筋。圖2 那么這一跨的下部筋要自己輸入嗎？問題補充：我最想知道到的是梁的四根角筋及腰筋均伸過或穿過墻端部是指的鋼筋怎么排布？
