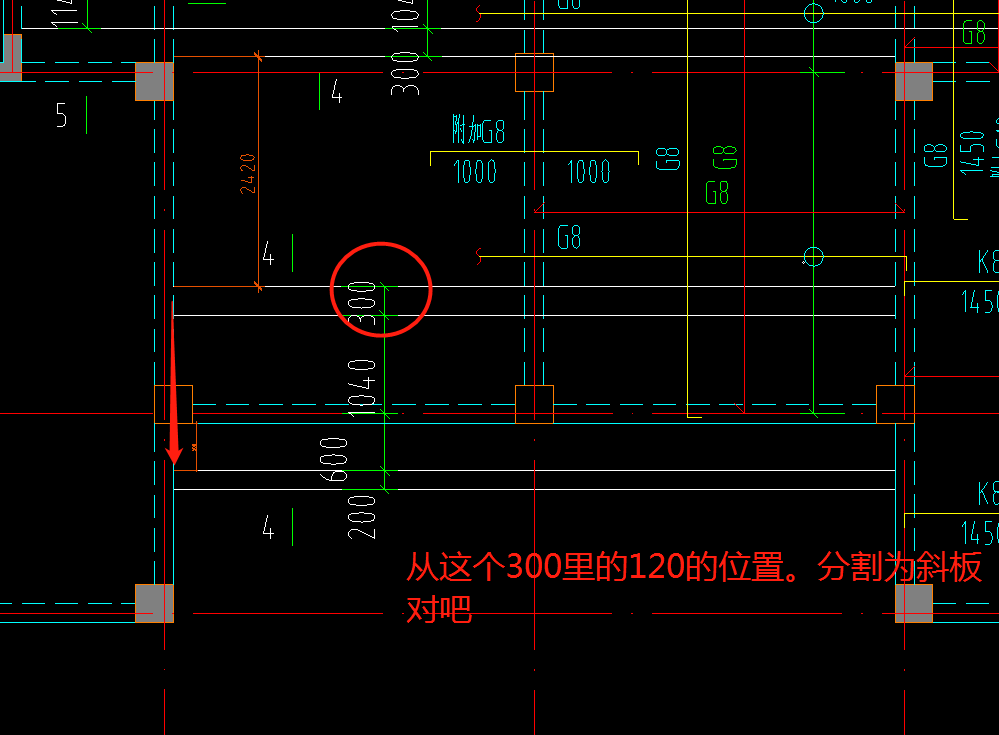

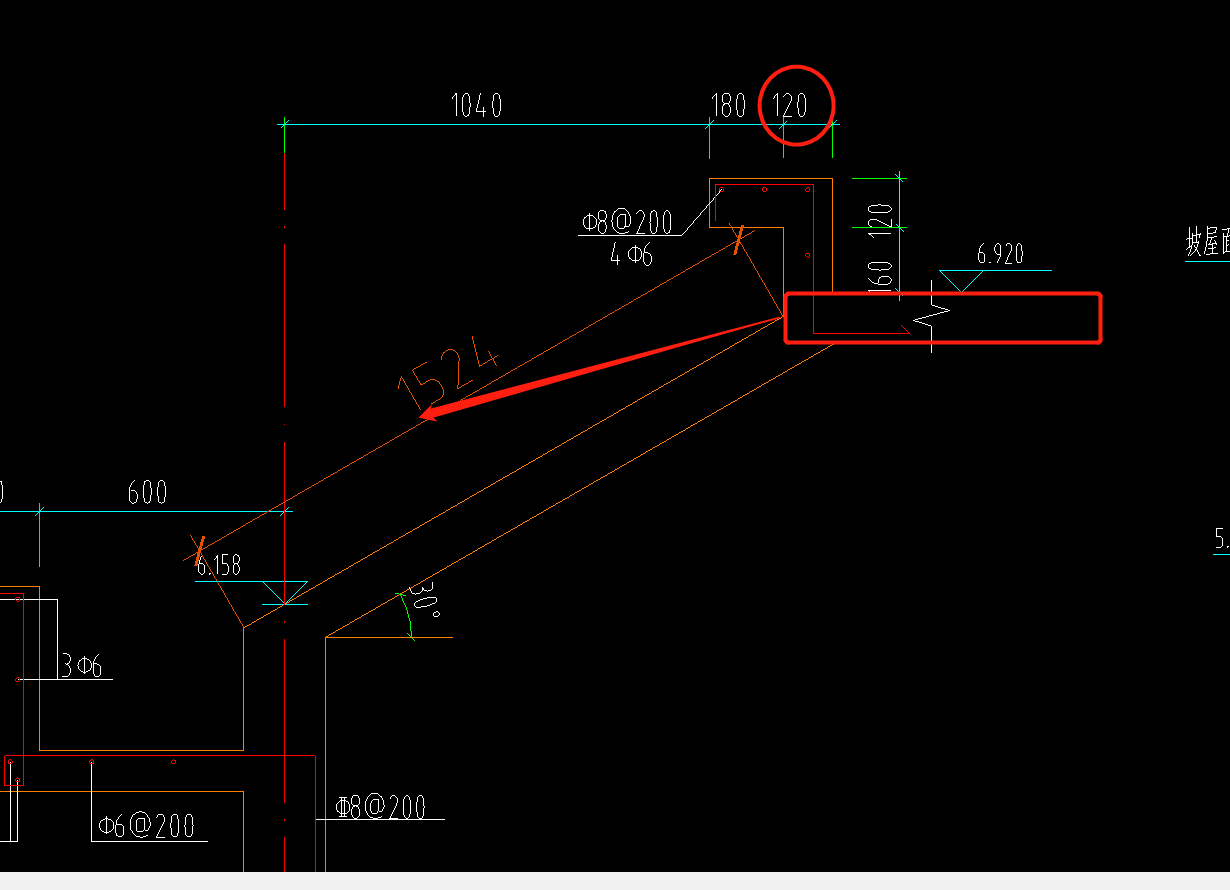

老師，您看，我這個理解的正確嗎？就是我想問您，這個斜板，什么時候需要到分層2里繪制，什么時候在分層1
什么時候在分層1繪制即可呢？老師，我這個斜板劃分的位置正確么？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
只要該層沒有其他板，或者說沒有繪制板，能把這個斜板畫上，這樣就可以在分層1中繪制
如果已經有板了，你就畫不上這個斜板了，這樣就需要在分層2中去繪制了
是這樣分割的
2018-12-10 17:26:35
-
你好：用自定義線來處理，就不要分割了。定義在一起，
2018-12-10 17:26:23
-
為什么要分層呢？ 除非板在同一樓層有俯視重疊（標高不一樣）才用到到分層，目前看你截圖信息應該不用分層畫吧，還有你說的這個300 和120 不是一個地方 你把圖看反了，那個120是圖靠下這根梁的，你在仔細看看。
手寫望采納 謝謝2018-12-10 17:29:01
