電氣系統圖

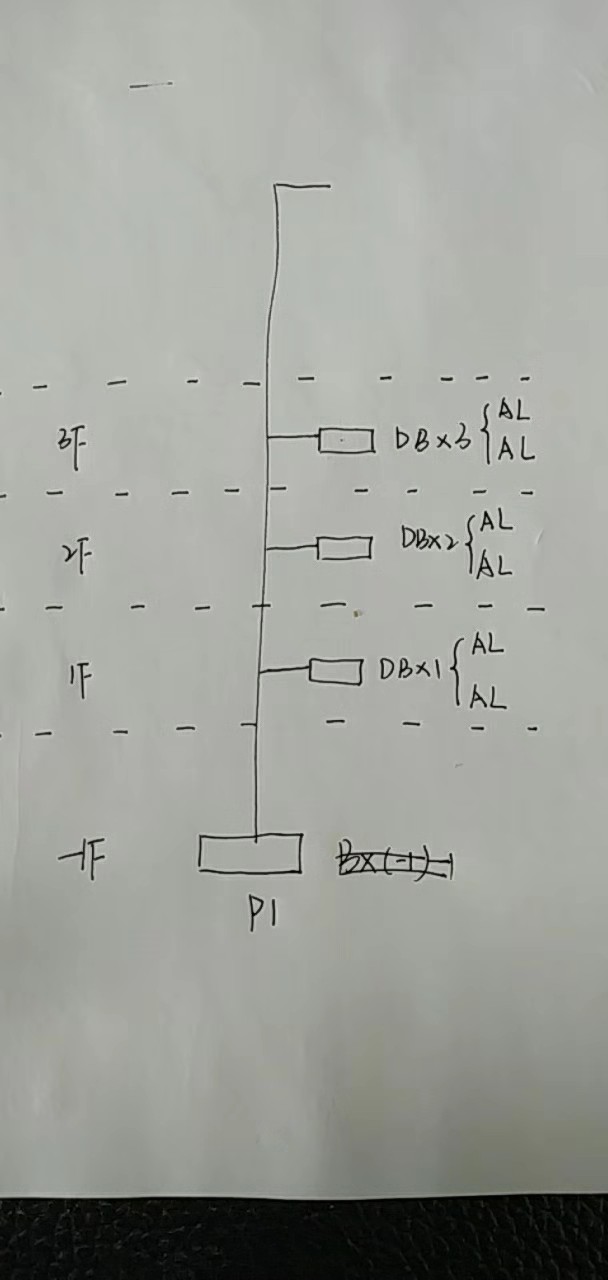

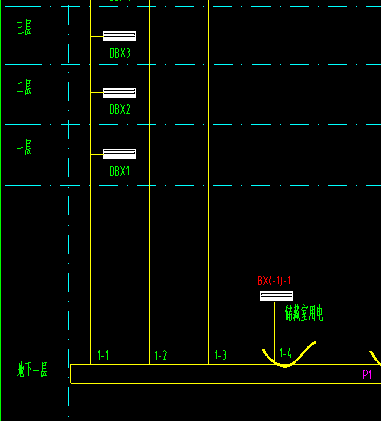

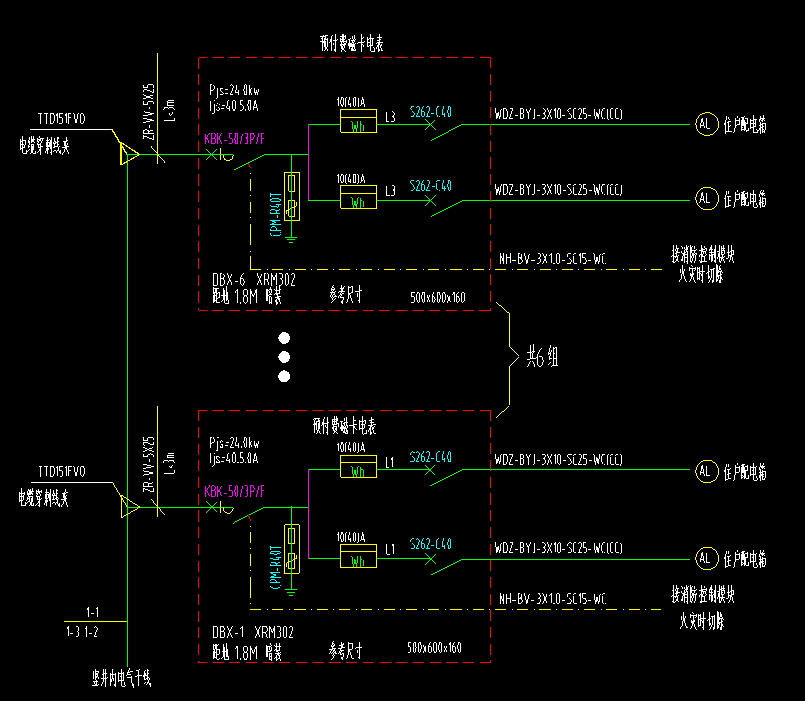

請問老師，根據前兩張系統圖來看，連接關系應該是我畫的那張對吧，但是平面圖中沒有DBX箱，在軟件中應該怎么繪制？

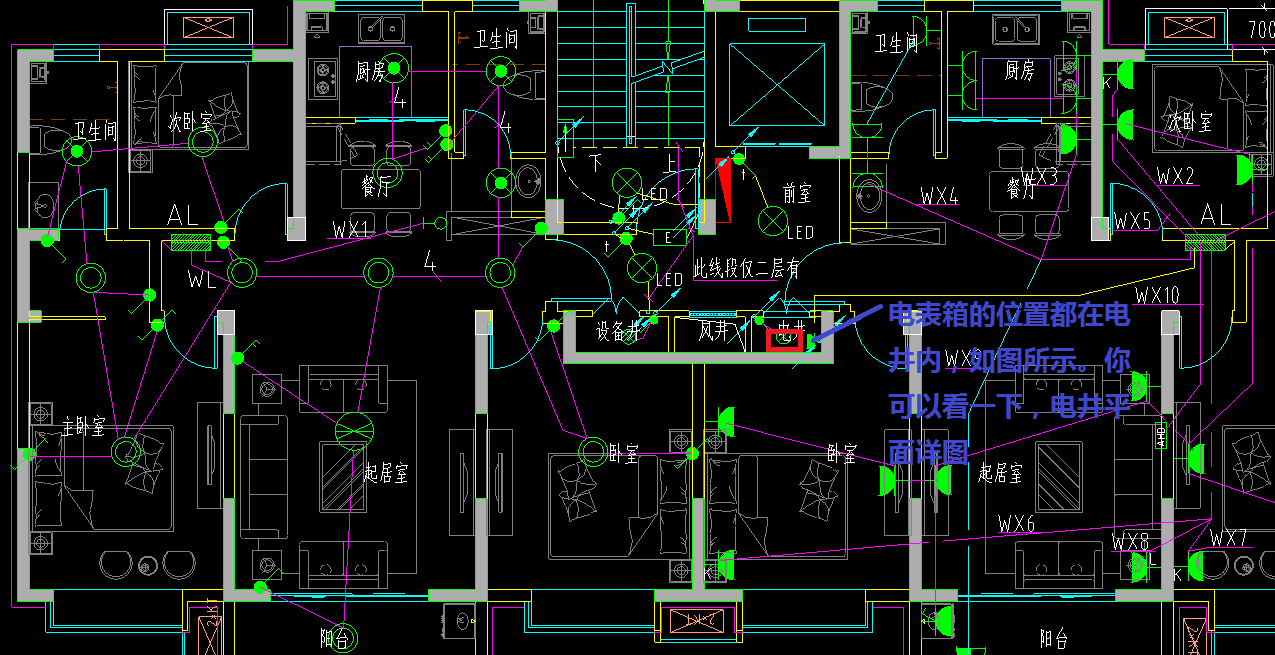

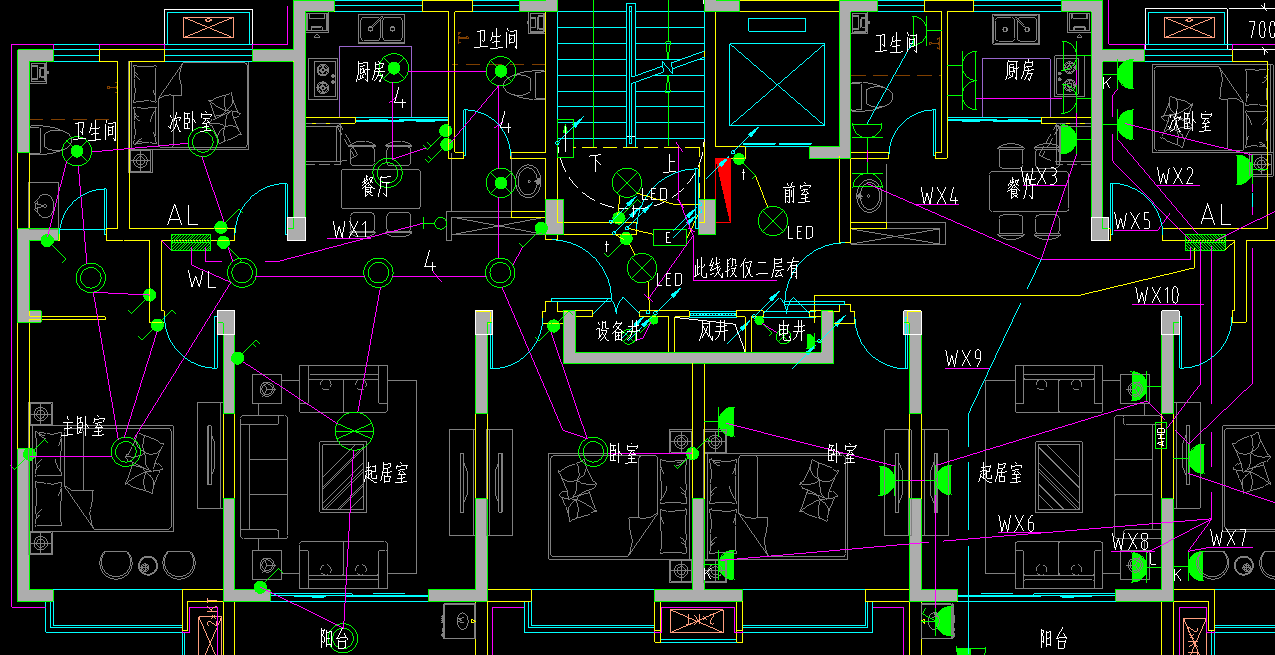

補充問題：老師你說的這個我明白，我不明白的地方是DBX這個箱子布置在那個位置，平面圖中也沒畫出來
全部回答
(2)
首答僅用{{minutesHtml}}
-

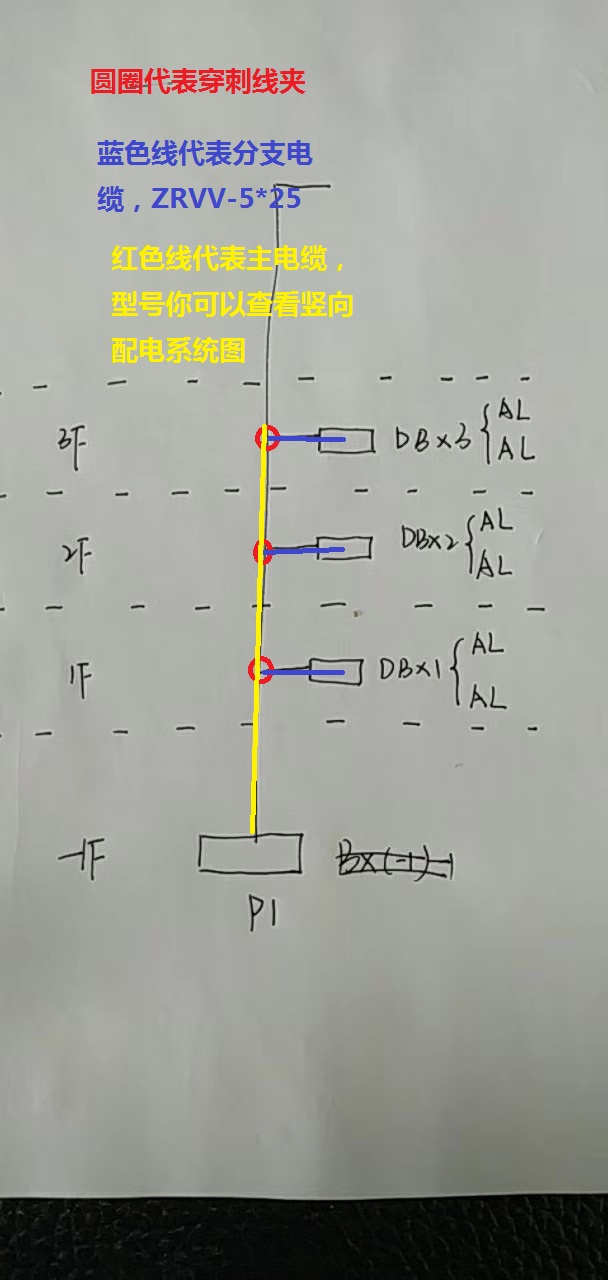

你好。你理解的很對啊。如圖所示
2018-11-17 15:49:20
-
黃色線代表主電纜
2018-11-17 15:49:54
