亦寒冰雪
2018-10-24 23:32:05
|
江蘇省
土建
|
1131查看
3回答
對圖紙不太熟，麻煩各位大神看看，節點圖、建筑圖

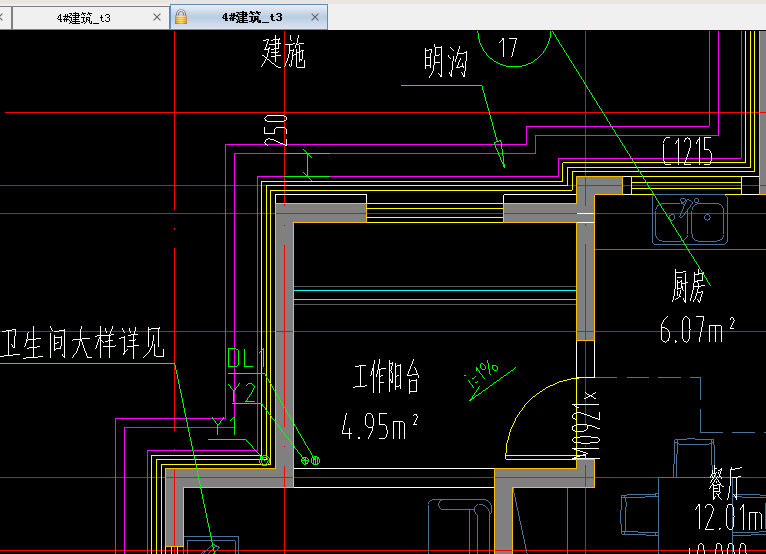

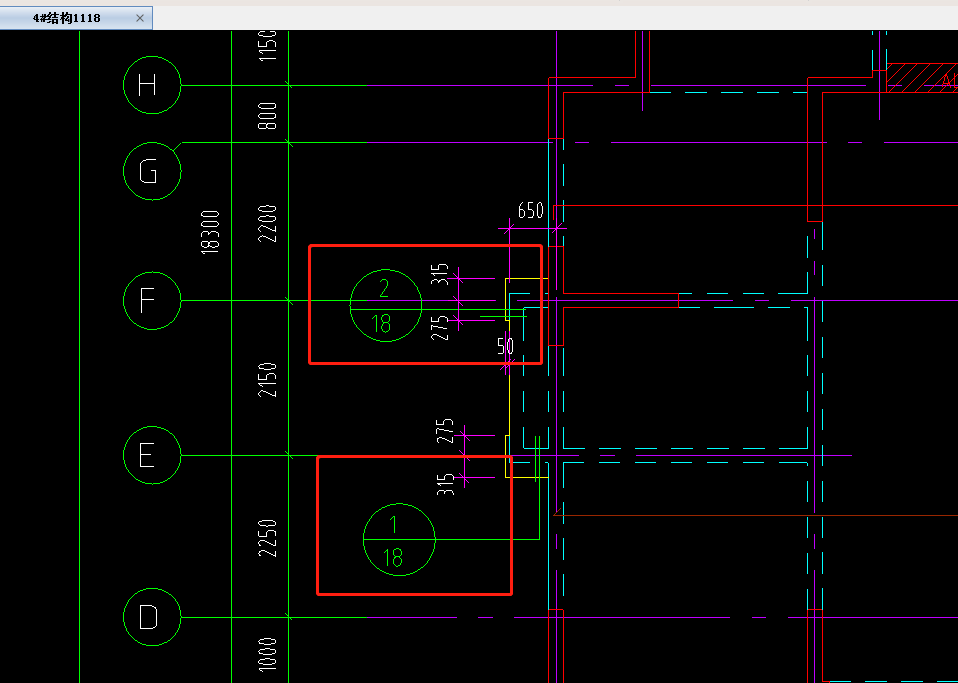

第一張圖：1/18,2/18的節點圖在哪兒看？第二張圖：灰線、綠線、黃線（一堆）、紅線（一堆）各代表什么意思？

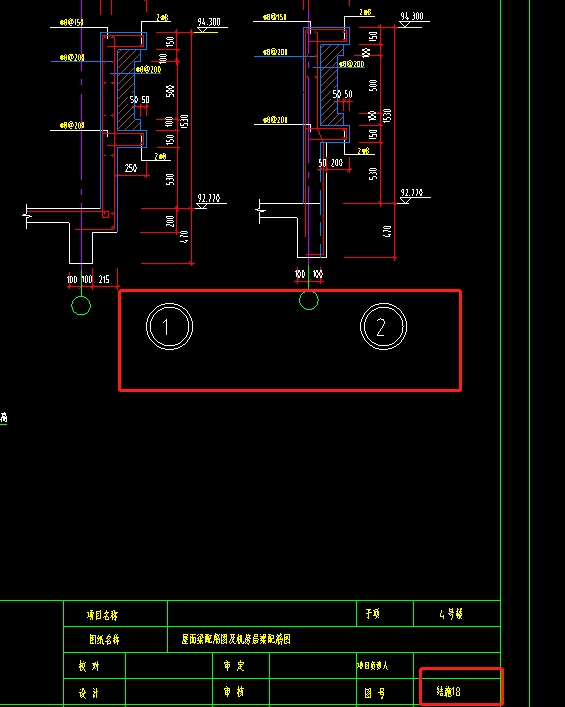

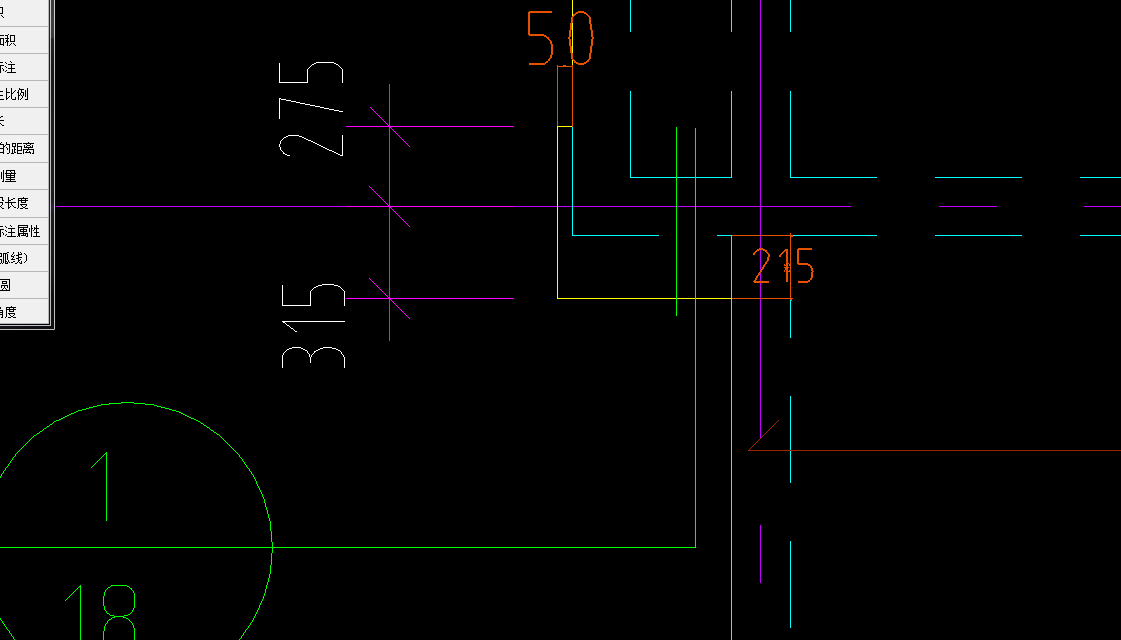

補充問題：這里面的18，1/18、2/18的18我理解為結施18，不知道對不對？如果對，但是尺寸又對不上，求原因？
補充問題：
全部回答
(3)
首答僅用{{minutesHtml}}
-

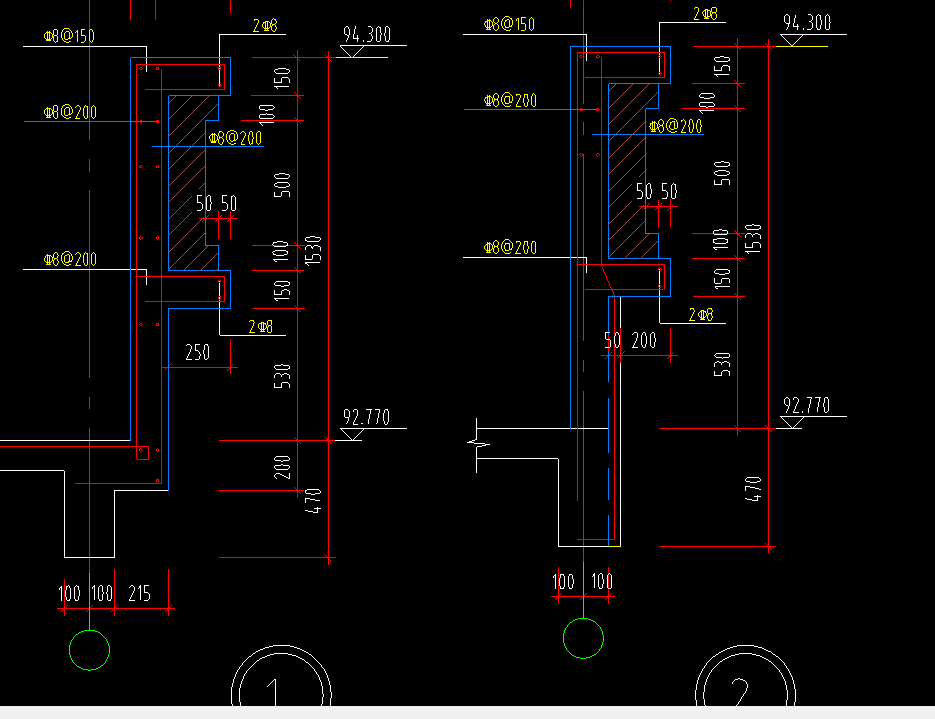

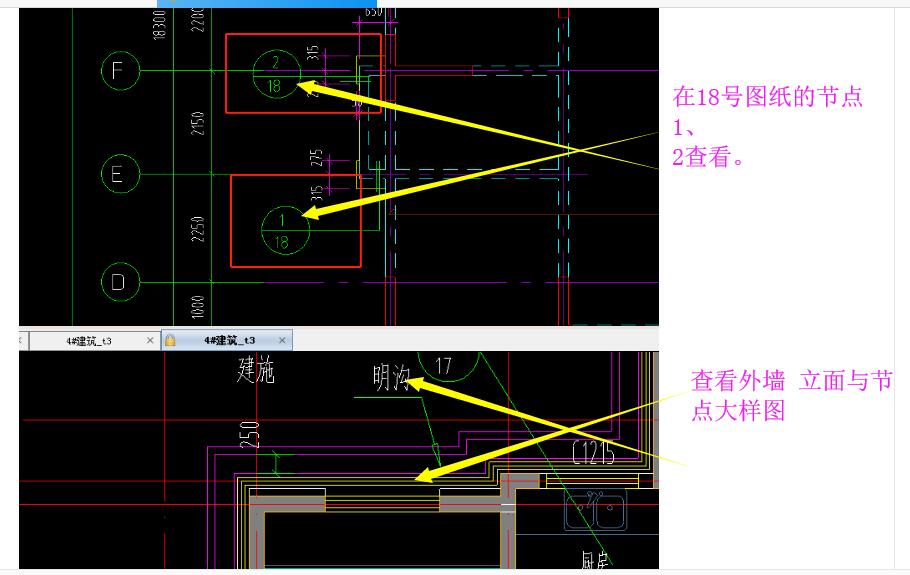

1/18 2/18都是節點大樣圖，如果不在本張結構圖中，你就在圖紙目錄里找墻身節點大樣，或節點大樣名稱的那張圖紙。下面的紫線黃線是因為本層或下一層外墻有一圈造型，具體的也要在結構圖上找對應位置，對應剖面或節點大樣圖用自定義線繪制。
2018-10-24 23:37:34
-
2018-10-25 08:13:55
-
看節點圖和立面圖，你就知道外圍是什么
2018-10-25 09:10:29
