老師，您好，您幫我分析分析這個圖紙我理解的正確嗎

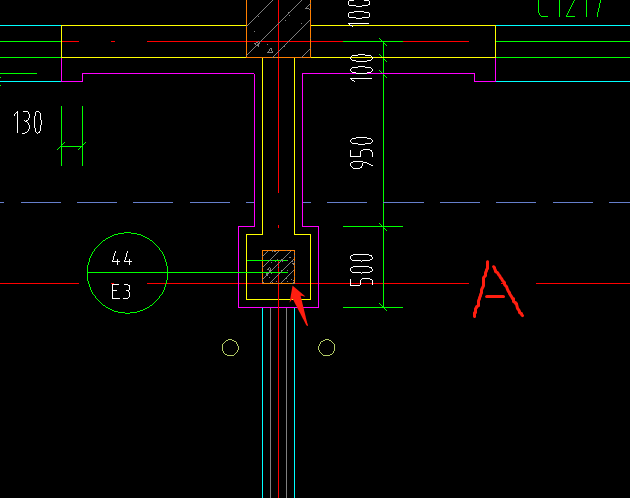

1.老師這個是一層平面圖中給出的GZ1，就是按個小柱，這個是不是 就是剖面中的這個柱構件。

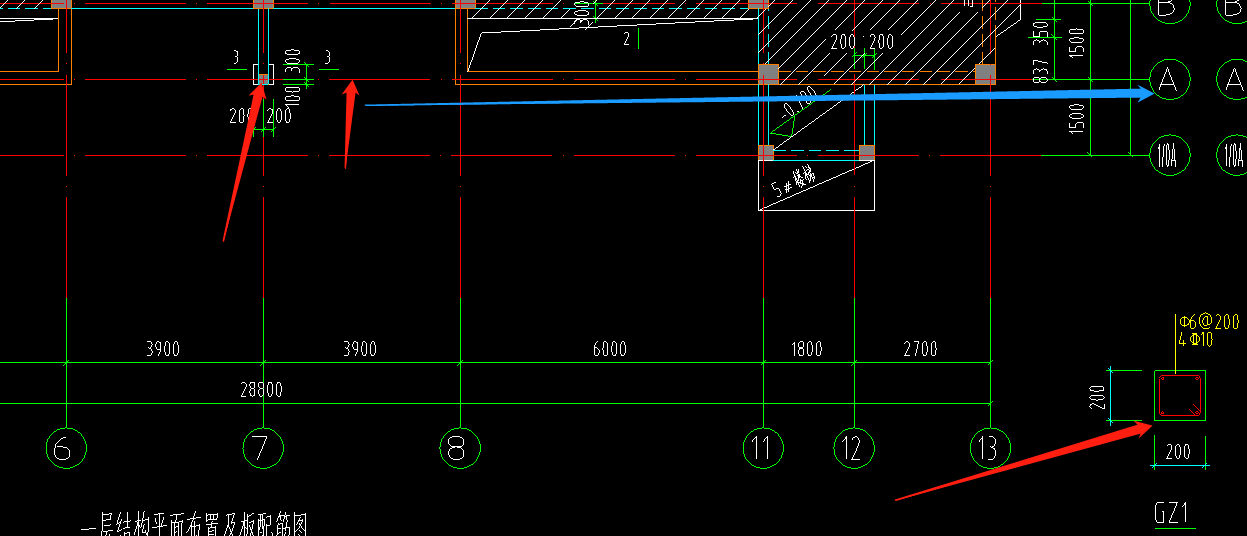

2.老師，這個構造柱在結構圖中的位置和在建筑圖里的位置是不一樣的，結構圖里在A軸線偏上位置，建筑圖里緊貼A軸線，這個應該按哪個布置

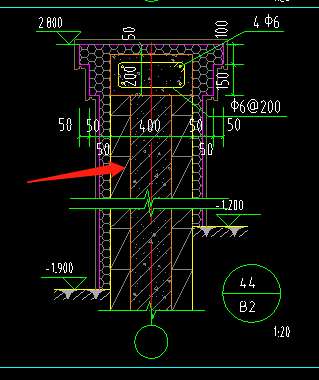

3.老師，我這個構造柱是不是應該在建筑圖紙里繪制，這個柱的標高根據大樣圖看還是根據結構圖看。這個構造柱的底標高應該設置為多少，頂標高根據大樣圖為2.55，底標高怎么看呢
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
1.老師這個是一層平面圖中給出的GZ1，就是按個小柱，這個是不是 就是剖面中的這個柱構件。【要根據圖紙節點索引編號去核對的】
2.老師，這個構造柱在結構圖中的位置和在建筑圖里的位置是不一樣的，結構圖里在A軸線偏上位置，建筑圖里緊貼A軸線，這個應該按哪個布置【應該是按建筑圖的，結構圖是要為建筑圖紙服務的】
3.老師，我這個構造柱是不是應該在建筑圖紙里繪制，這個柱的標高根據大樣圖看還是根據結構圖看。這個構造柱的底標高應該設置為多少，頂標高根據大樣圖為2.55，底標高怎么看呢【底標高和頂標高都要為層底和層頂標高的】
2018-09-09 15:45:28
-

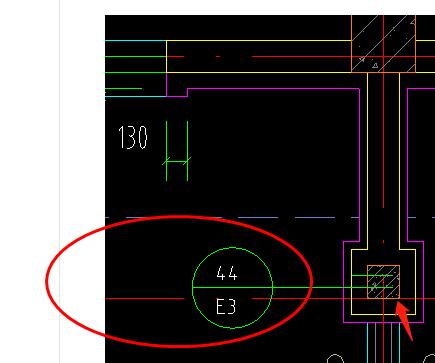

答：圖一、你指的位置下部有兩根灰線，兩根藍線。圖二、沒有這兩種線。并且與軸線坐位不同。可能是你看錯位置或設計圖出錯。圖三是44/B2，而圖一是44/E3。是不同的節點號。
2018-09-09 14:50:11
