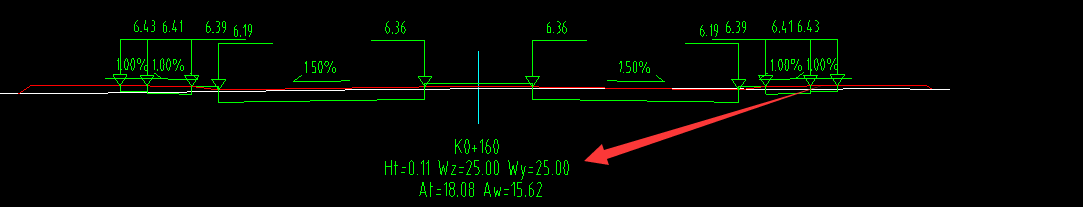

再請教您，圖中標高是設計標高嗎？和縱斷圖上設計標高不一樣啊
再請教您，圖中標高是設計標高嗎？和縱斷圖上設計標高不一樣啊
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
圖中箭頭不是設計標高，縱斷圖上是設計標高
一般情況下，路基橫斷面的基本形式有三種：
a．填方路基（路堤） 在圖樣的下方應注明該斷面圖的里程樁號，中心線處的填方高度HT（m）以及該斷面處的填方面積AT（㎡）。
b．挖方路基（路塹）在圖樣的下方應注明該斷面圖的里程樁號，中心線處的挖方高度HW（m）以及該斷面處的挖方面積AW（㎡）。
c．半填半挖路基 在圖樣的下方應注明該斷面圖的路程樁號，中心線處的填（挖）方高度HW（m）以及該斷面處的填方面積AT（㎡）和挖方面積AW（㎡）。
WZ和WY是左邊和右邊的邊幅（Width Z-axis, Width Y-axis）
2018-08-05 21:16:34
