樓梯圖該怎么看？

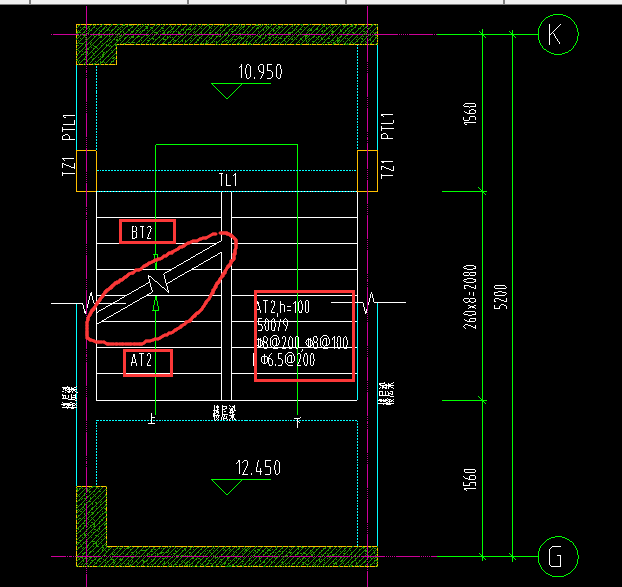

樓梯圖該怎么看？紅色框框里的該怎么理解？
全部回答
(3)
首答僅用{{minutesHtml}}
-
折斷線，對計算工程量不骨影響，可以不用考慮，計算工程量時平面圖和剖面圖結合起來一起去看
2018-08-02 13:13:44
-
紅色框里的什么含義？
答：樓梯AT2，梯板厚100，踏步高度1500/9=166.7，
2019-10-28 11:28:21
-
你好，看樓梯上下方式有兩種：①觀察梯板標高，由高到低下樓②文字標注向下是為：由“下”字到“箭頭”方向?yàn)橄聵欠较颉Ｄ阋部梢杂檬直葎澮幌拢奖憷斫狻Ａ硗猓嫵鱿蛏霞^，是因?yàn)閷?shí)際中該樓梯也可以向上行走。折斷線表示省略。
標注為：AT2型樓梯，樓梯板厚100，500踏步寬，共9踏步數，上部縱筋C8-200，下部縱筋C8-100，分布鋼筋A(yù)6.5-200。（具體參照?qǐng)D集）
2019-12-28 09:17:00
