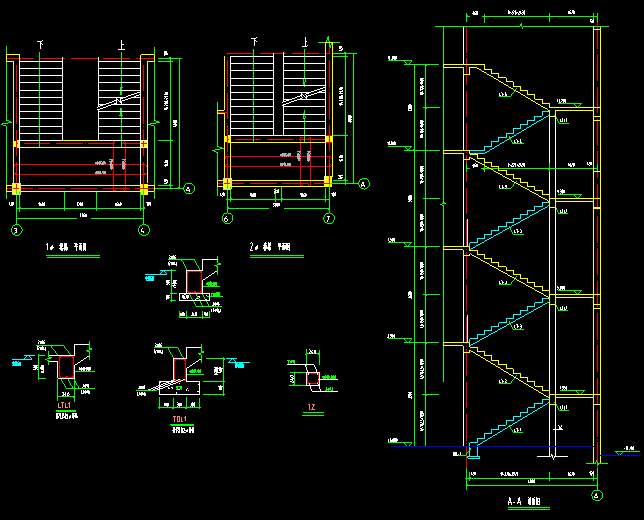

上面那個圖下面沒有寫是什么構件怎么理解呀
我馬上補大圖
補充問題：

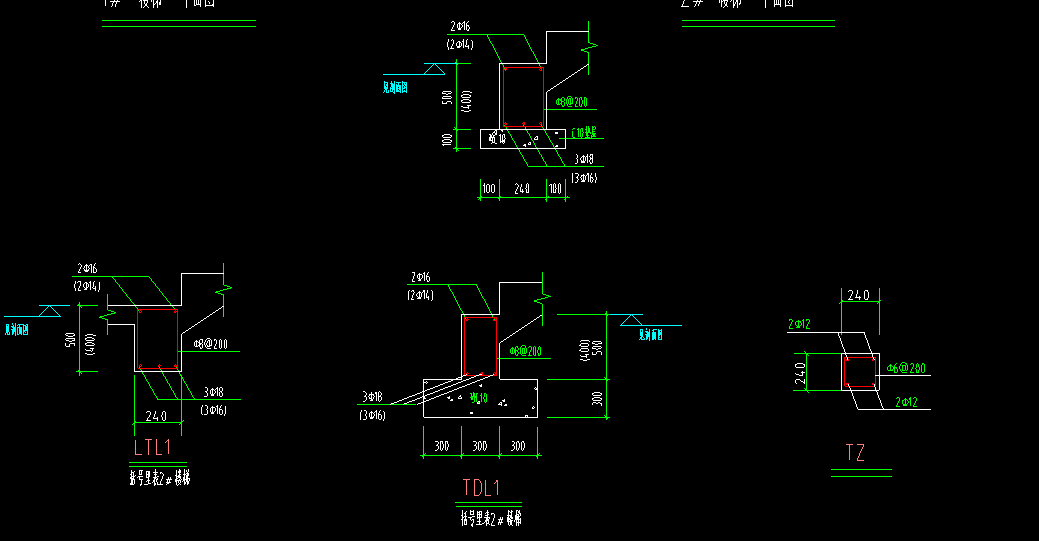

就是這個

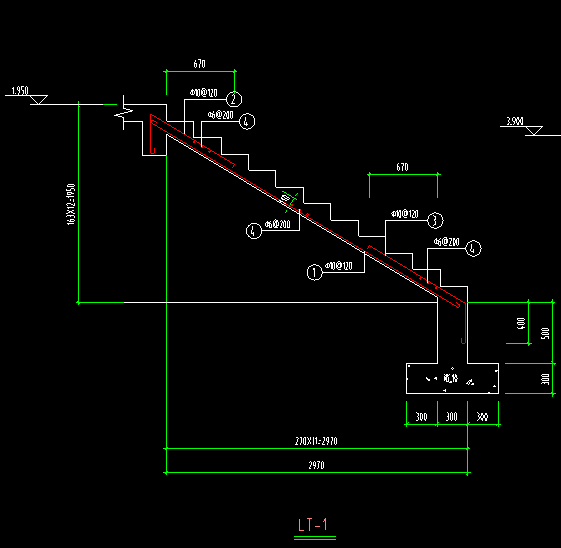

補充問題： 還有這個低端梯梁和高端梯梁寬是多少呀
全部回答
(4)
首答僅用{{minutesHtml}}
-
從左到右：梯梁，一層梯段基礎，梯柱。沒有標注那個也是一層梯段基礎，應該用于不同樓梯的，你看看A-A剖下面就是這個基礎。低端的是基礎300寬，高端梯梁寬是240
2018-05-03 11:53:06
-
不是這三個,這三個上面有一個沒有下綴的那個不理解
還有這個低端梯梁和高端梯梁寬是多少呀
我覺得A-A刨面圖下面是TDL-1不是那個沒有下綴的2018-05-03 11:55:25
-
沒標注的是梯梁，結合圖紙自己擬定個構件名稱布置?？赡苁窃O計漏掉標示名稱了
2018-05-03 11:59:28
-
可是不同樓梯的圖里面用括號表示了呀
2018-05-03 12:00:38
