板筋如何畫？

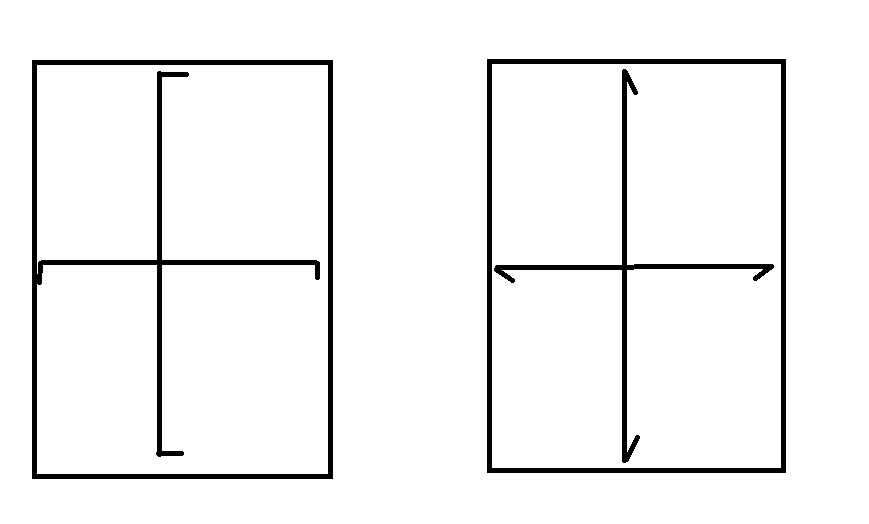

1、這兩種配筋該如何設置？假設鋼筋信息為c8-100？2、“未注明鋼筋信息，板面鋼筋為c8-100,板底鋼筋為c8-100，”這個鋼筋須如何設置，需要設置雙層雙向嗎？
補充問題：“未注明鋼筋信息，板面鋼筋為c8-100,板底鋼筋為c8-100 ”和“未畫出鋼筋信息，板面鋼筋為c8-100,板底鋼筋為c8-100”都是同樣按雙層雙向布置嗎？
全部回答
(2)
首答僅用{{minutesHtml}}
-
如果說布置，這就要看你的設計平面布置圖的情況，但從設計標注線的形狀是可以判斷它們是什么鋼筋，鋼筋線兩端帶有90度彎折的就是“板受力筋面筋”定義，鋼筋線的兩端帶有45度彎折的就是“板受力筋底筋”定義。
2018-03-14 20:21:55
-
1-你這兩張圖都是表示的面筋。如果鋼筋信息是C8@100,就直接定義，單板布置就行了。
2-未注明鋼筋信息，板面鋼筋為c8-100,板底鋼筋為c8-100，就是要按照雙層雙向進行布置了。但注意是未注明的，不是未畫出的。
2018-03-14 20:22:31
