軸網怎么拼接
我不知道正交軸網與斜交軸網怎么拼接、
全部回答
(3)
首答僅用{{minutesHtml}}
-
方案A 新建幾個不同的軸網后，在繪圖界面會默認彈出【輸入角度】的對話框，輸入0度（默認的，可自行修改）后會出現軸網1的圖元；在構件列表中選擇其他軸網，可使用工具欄中的繪制功能【點】、【旋轉點】，將其按照實際業務場景繪制上去即可。
方案B 在軸網的定義界面選擇一個主軸網，點擊設置插入點選擇一個基準點，點在軸網繪圖界面，打開構件列表選擇另外一個軸網選擇點或者旋轉點點在剛才設置的插入點上即可。
2018-02-09 10:25:29
-

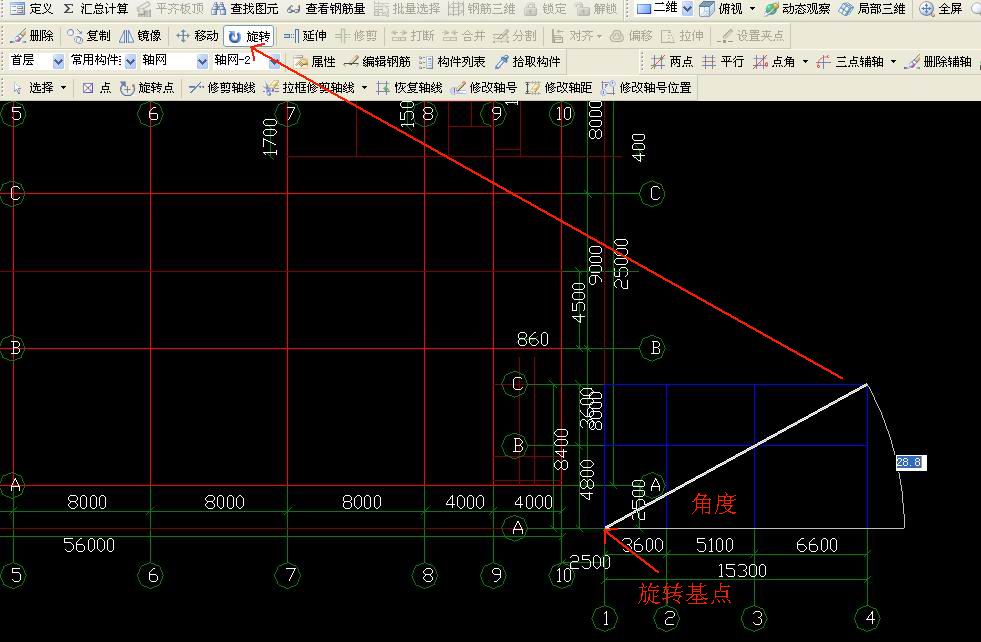

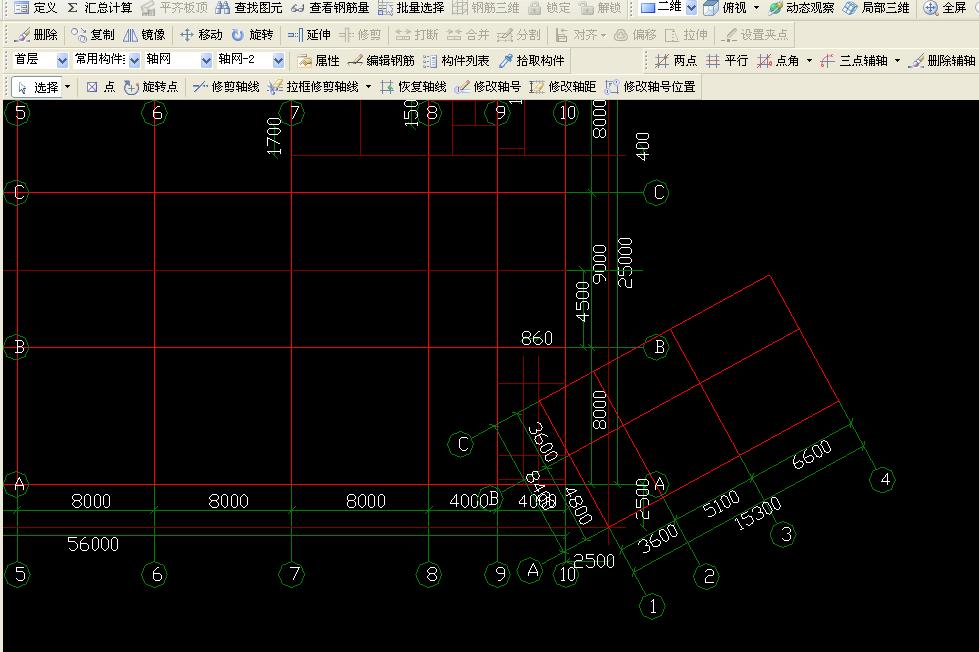

答：旋轉，移動，就可以了。
2018-02-09 10:26:49
-

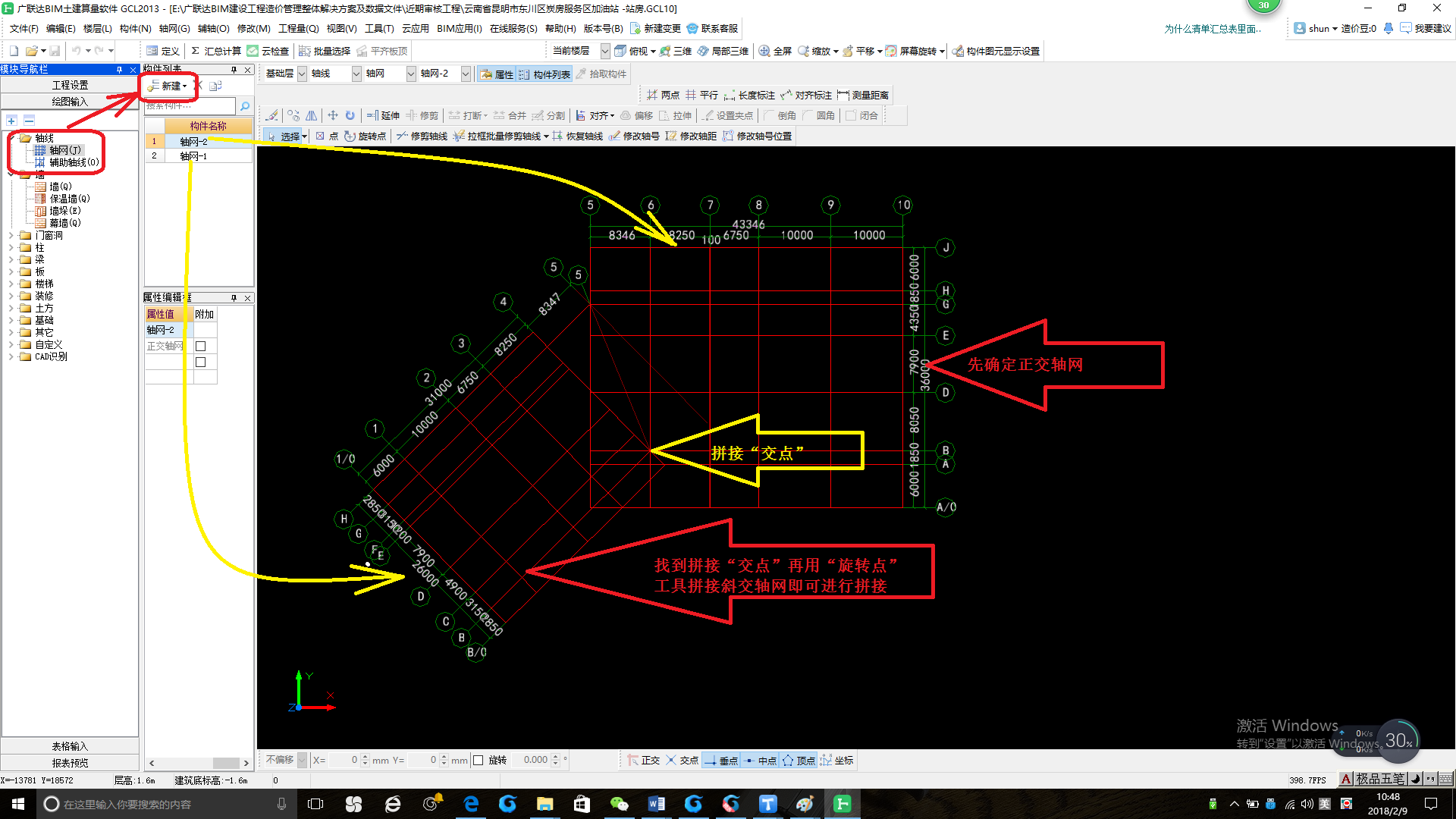

正交軸網與斜交軸網怎么拼接：拼接步驟及說明詳見下圖
2018-02-09 11:00:00
