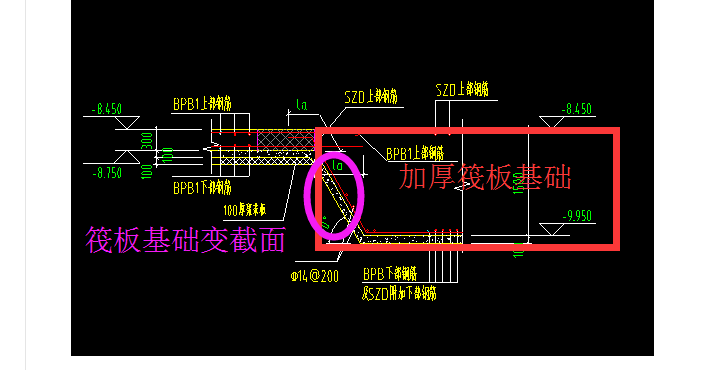

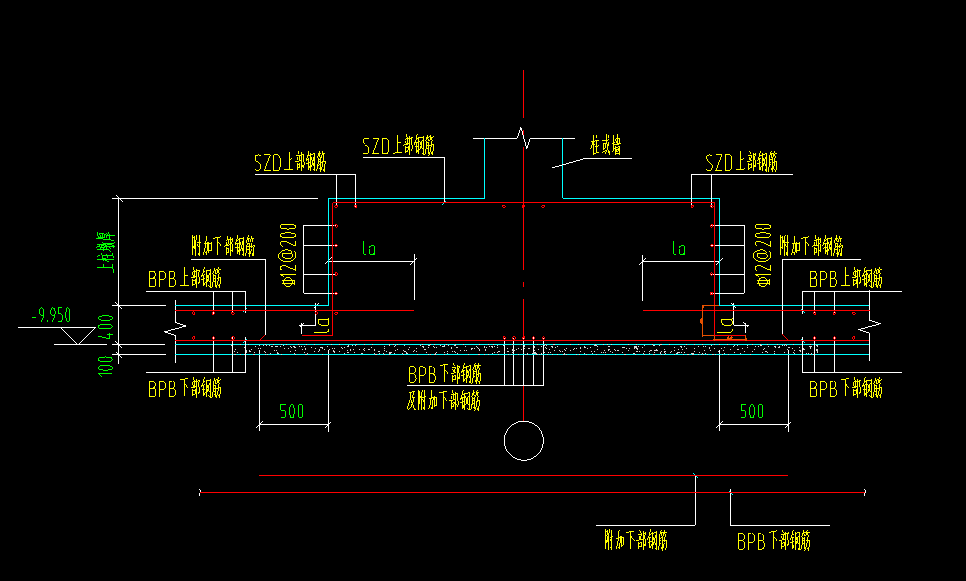

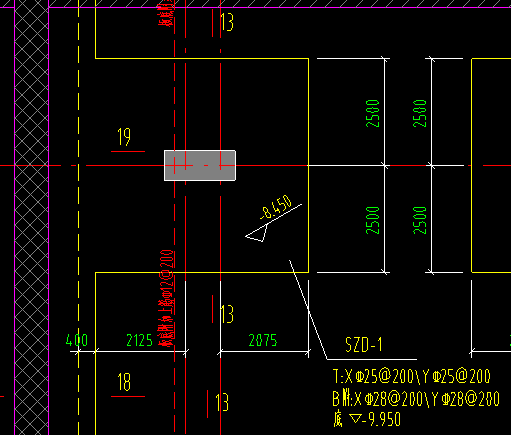

老師您好，跟您請教一個問題是關于筏板基礎和柱墩的請看下圖，圖一中SZD-1是我要畫的構件根據圖二我正常畫柱墩就行了、但是他有個節點19-19如果我按上柱墩畫鋼筋三維和節點對不上 請問我該如何繪制這個構件

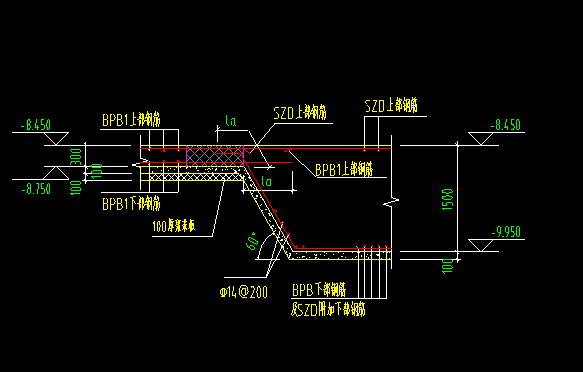

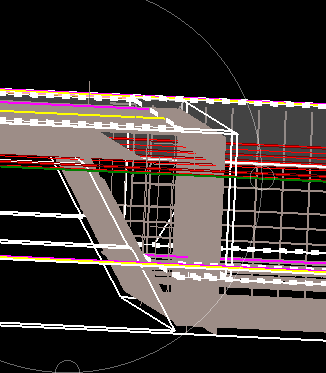

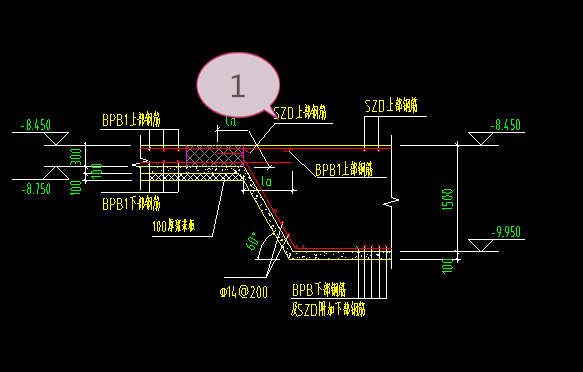

補充問題：老師我按照您說的畫了一個 圖一是柱墩的鋼筋三維 圖二圖三分別是筏板變截面后的三維 現在我糾結的點就是根據圖四節點 所說SZD-1的上部鋼筋需要伸入筏板基礎中 而我畫出來的 柱墩就是柱墩 基礎就是基礎 柱墩上部鋼筋并沒有深入到基礎中請問老師這個有影響嗎？
