這種梁怎么畫？

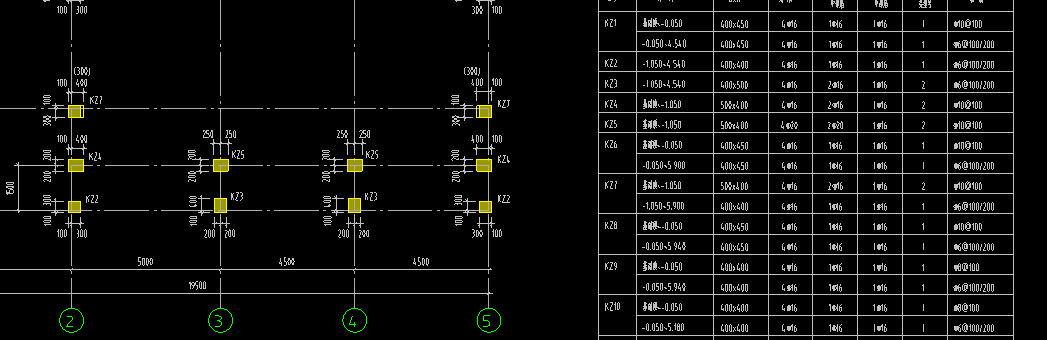

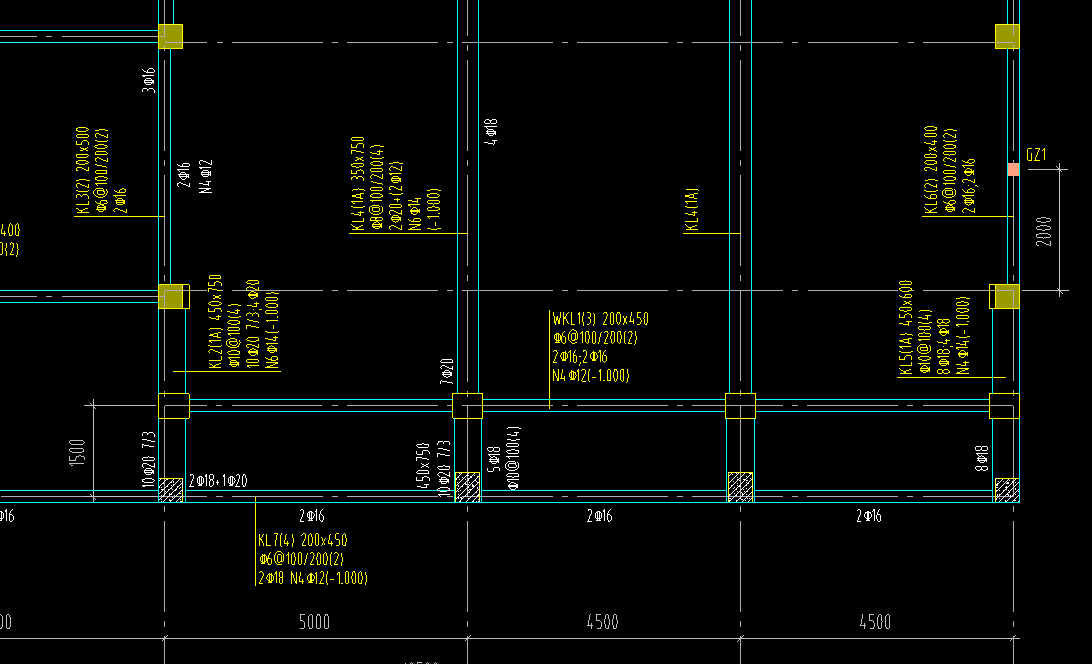

如圖所示的wkl 這個wkl在圖紙上是架在kz4與kz5上的 可是根據柱表 kz4 kz5在-1.05m就沒了，這個是首層，沒有柱子如何進行繪制？正常繪制么？ 順便問一下 圖一中的柱子怎么畫上陰影，表示的是什么？
補充問題：我問的是為什么首層柱子已經沒了 圖紙上還會在wkl上出現？這個kz4kz5出現 影不影響這個梁的繪制？
全部回答
(2)
首答僅用{{minutesHtml}}
-
建議到建筑課堂中看下相關學習視頻
2017-07-19 17:16:33
-
你要看這個WKL的頂標高的，它的標高是-1.0，哪兩個柱的頂標高是-1.05，這條梁正好在哪兩個柱上的，所以圖紙上會有。
2017-07-19 17:54:00
