圖紙識圖（水）

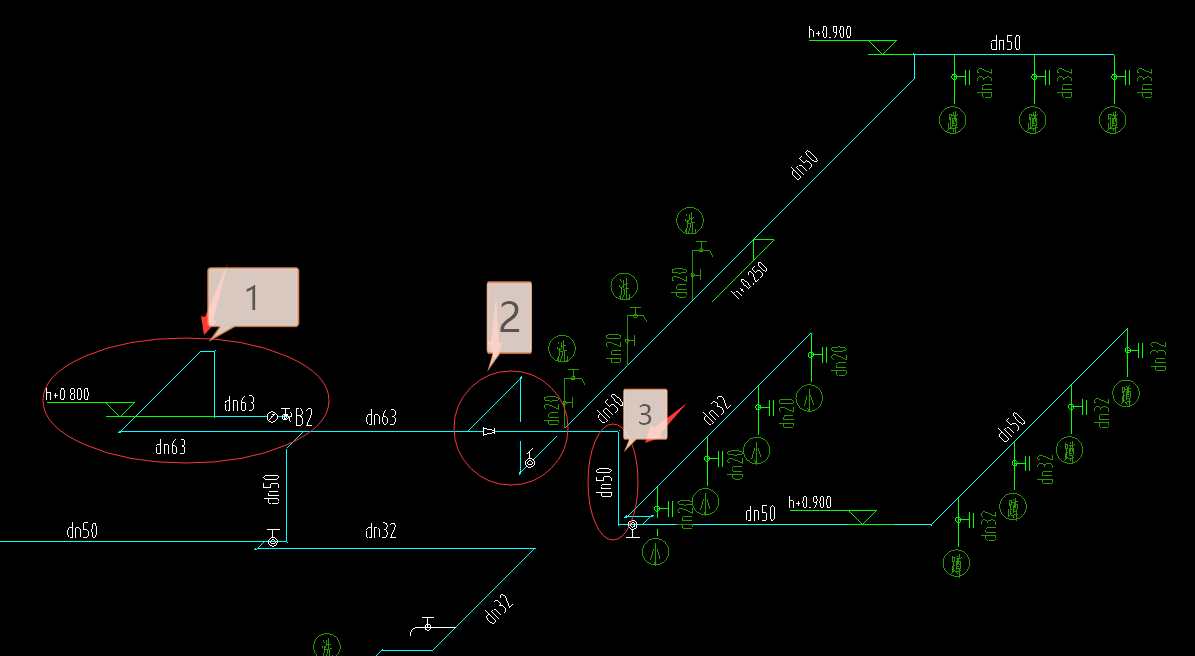

如圖所以：1、圖中標號①：DN63先再往上拐，再水平，再斜向下，這一段是什么意思？標高是多少？2、圖中標號②：DN63斜向上拐后豎直向下，這個表示什么？是標高不一樣嗎還是什么？具體怎么走的線路？3、圖中標號③：DN50豎直向下，是代表標高不同還是什么？謝謝老師啦！！！！！急~
全部回答
(1)
首答僅用{{minutesHtml}}
-
先簡單的理下思路，像這種系統圖，你可以這樣記住了，只有豎直的才是立管，水平的或者斜線其實都是水平管道，你可以想象一個，一個立體圖 長寬高的畫法。1、圖中標號①：DN63先再往上拐，再水平，再斜向下，這一段是什么意思？標高是多少？ 回答：管道從標高0.8米處垂直向上到天花頂，然后沿著墻角先左方向水平敷設，然后向著我們第一視角水平方向敷設2、圖中標號②：DN63斜向上拐后豎直向下，這個表示什么？是標高不一樣嗎還是什么？具體怎么走的線路？ 回答：先順著我們的視角水平向前敷設，然后向下敷設到標高0.25米處再水平敷設。3、圖中標號③：DN50豎直向下，是代表標高不同還是什么？ 回答：和標號2一樣的道理，豎直敷設到標高0.9米處再水平敷設
2017-05-17 16:51:01
