CAD導圖中關于板筋導入問題：
比如：（1）圖紙中中C8@200的負筋在中間支座標注長度2300，可是識別出來后是一邊2300，總共4600了，這情況怎么處理；（2）板底筋只是在標注中說明了，在圖中沒有標注也沒畫鋼筋線，這情況怎么弄，是手繪還是怎么弄
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
比如：（1）圖紙中中C8@200的負筋在中間支座標注長度2300，可是識別出來后是一邊2300，總共4600了，這情況怎么處理；

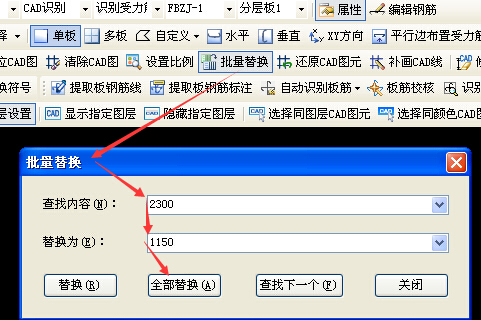

【這樣的情況就是點擊批量替換，把2300替換為1150就可以，直到把所有的都替換完，注意替換的時候，先從短筋向上替換，比如有1600的就先替換為800，避免有比如3200的你替換為1600之后，在替換為800的時候，鋼筋就變短了】
（2）板底筋只是在標注中說明了，在圖中沒有標注也沒畫鋼筋線，這情況怎么弄，是手繪還是怎么弄

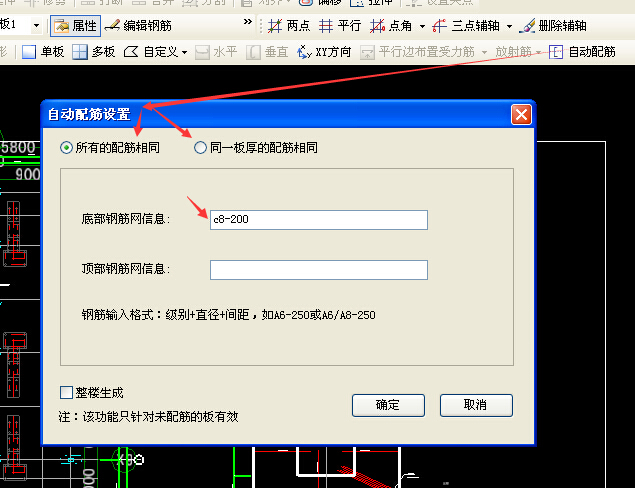

【這樣的只能是手動輸入，可以自動布置板筋的】
追問(2016-05-08 16:46:06)：如果圖中未標注負筋有多種尺寸如何處理呢？比如圖紙標注的負筋長度有850，1300，1400等三種，在圖注說明中注明未標注鋼筋為c8@200，那怎樣處理呢，在提示中好像只能輸入兩種鋼筋長度【這個長度在軟件中就可以直接識別出來的啊，你只需要定義的時候任意輸入一種尺寸，有識別不正確的手動修改一下就可以，除非遇到不規范的cad圖紙才會識別不正確】
2016-05-08 14:53:06
