這個破折號是啥意思呀
這個G8是跨板受力筋，可是有個破折號我就不懂怎么畫了，破折號那邊又沒給出長度，我可以把它當成是0來畫嗎？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
你好：表示鋼筋一直通過去。伸至對面的破折號處或者到端部。你可以把圖完整一點截來我看看到那里。
我可以把它當成是0來畫嗎？看一下對面有沒有挑出，有挑出時輸入挑出長度，沒有挑出時可以輸入0
2015-10-18 09:23:51
-
這個G8是跨板受力筋，可是有個破折號我就不懂怎么畫了，破折號那邊又沒給出長度，是不可以把它當成是0來畫的，你可以一是咨詢設計請他們給予明確答復，二是與單位工程部的老師商量，因為他們是要按圖施工的，他們也不清楚就無法施工了。
2015-10-18 09:30:30
-

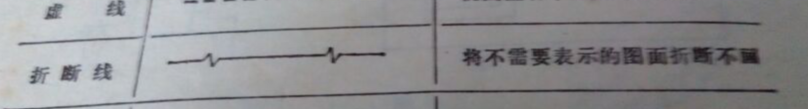

我認為有必要了解一下 折斷線的概念：
一般是在繪制的物體比較長而中間形狀又相同時，節省界面使用。制圖者只要繪制兩端的效果即可，中間不用繪制。這時就可以繪制一個折斷符號了，例如一個軸長180，你不用畫180長度，只畫30長，中間畫折斷符號就行了。但是標注必須標明是180尺寸長。
2015-10-18 09:27:51
-
就是長度沒有畫全，但是按標注長度計算
2015-10-18 10:16:38
