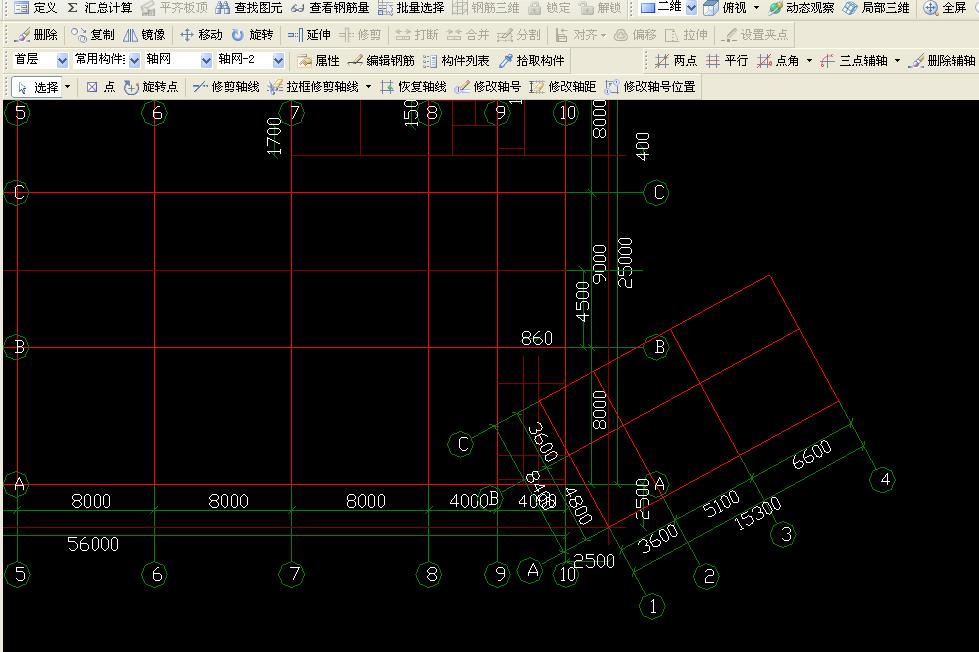

鋼筋算量軟件中如下圖中的軸網如何繪制？
這棟樓分兩單元，一單元軸網角度為0度，另一單元軸網傾斜五度，請問怎么操作？
全部回答
(3)
首答僅用{{minutesHtml}}
-

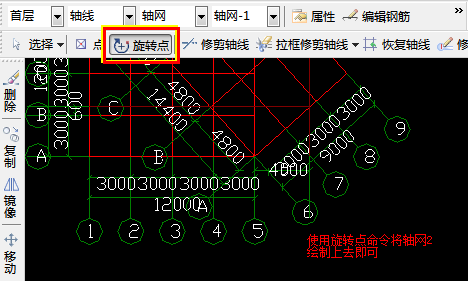

看下圖
2015-09-02 14:05:57
-
圖紙規范的話最好的方法是軸網識別。操作：cad識別—識別軸網—提取軸線邊線—提取軸線標識—識別軸網（自動識別）
2015-09-02 14:14:59
-
這棟樓分兩單元，一單元軸網角度為0度，另一單元軸網傾斜五度，請問怎么操作？

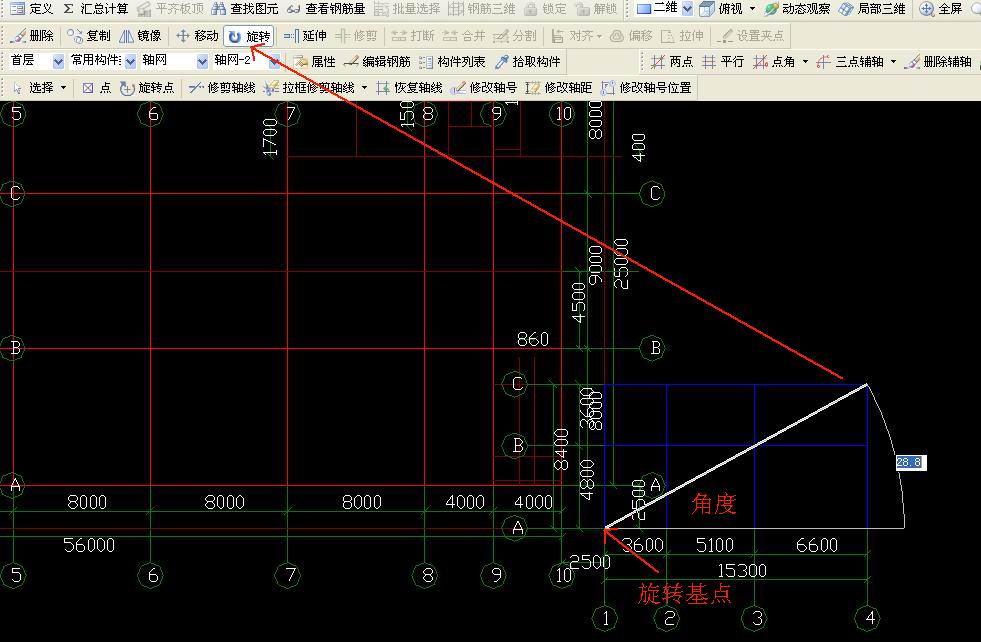

答：先畫兩個直角的軸網，然后把左邊的軸網旋轉5度即可。
2015-09-02 16:23:05
