CAD圖紙標注尺寸和我自己標注的尺寸怎么不一樣呢？
CAD圖紙標注尺寸和我自己標注的尺寸怎么不一樣呢？量同一段距離，圖紙標注的是8400，我自己量的是2100，如何調整成和圖紙一樣的尺寸？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納

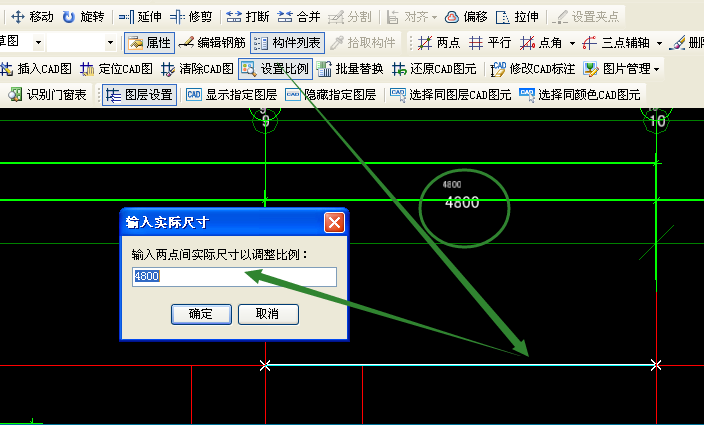

你好：導圖時設置一下比例，就可以了。量了多少就輸入多少就行了。
2015-06-08 10:18:25
-
CAD的標注樣式設置的比例因子改為4了。用廣聯達的時候你可以在圖紙管理界面中把圖紙比例改為1:4就可以了
2015-06-08 11:11:03
