四坡屋面帶造型怎么做？

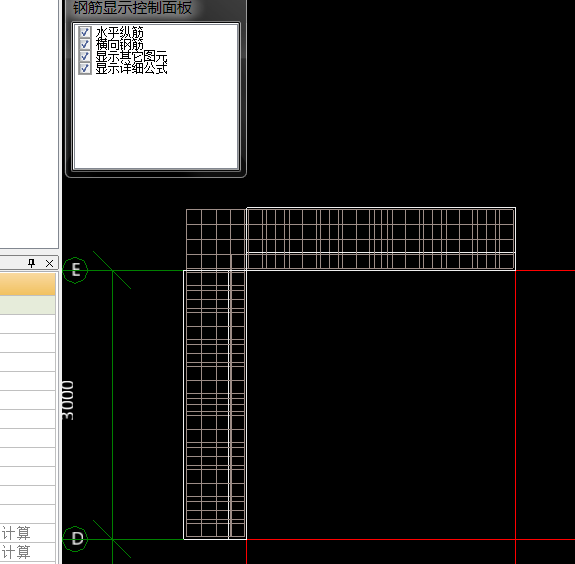

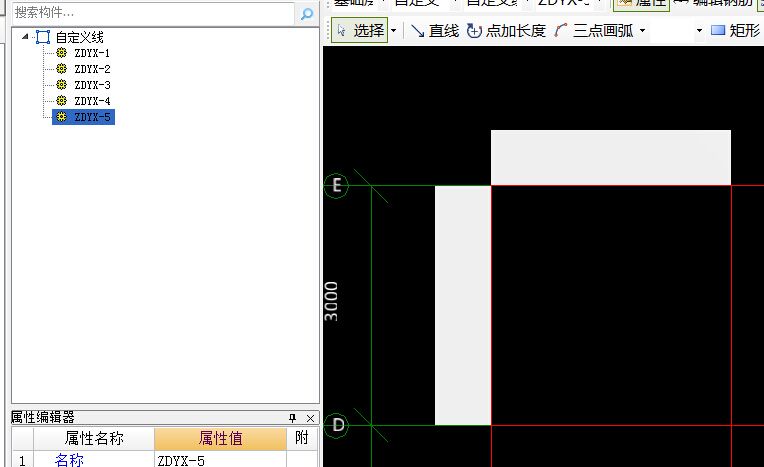

坡屋面如圖一。 然后我用自定義線畫了坡屋面造型。但轉角處如圖二不知道如何處理，請高手幫忙解答。 還是說這種四坡屋面帶造型用自定義線搞不定？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
轉角處不用畫到邊，只要畫到軸線就可以了，軟件會自動計算到外邊緣的
2015-02-05 22:20:25
-
坡屋面如圖一。然后我用自定義線畫了坡屋面造型。但轉角處如圖二不知道如何處理，仍然按自定義線處理就可以。
2015-02-05 22:03:47
-
2015-02-06 08:58:37
-
其實你處理這個工程的思路是完全正確的，只是你處理斜屋面的部分到邊緣軸線就行了，外挑的部分用異性自定義線處理，你繪制的時候，挑檐和斜板的邊緣相切就行，不要相交，否則看上去圖元就不對了，挑檐和挑檐相交的部分鋼筋是自動扣減的，不要繪制過長，挑檐和挑檐只要相切就行。
2015-02-06 09:12:46
