yz880
2014-12-18 14:38:17
|
重慶市
土建算量GCL2013
|
981查看
3回答
起拱的混凝土墻

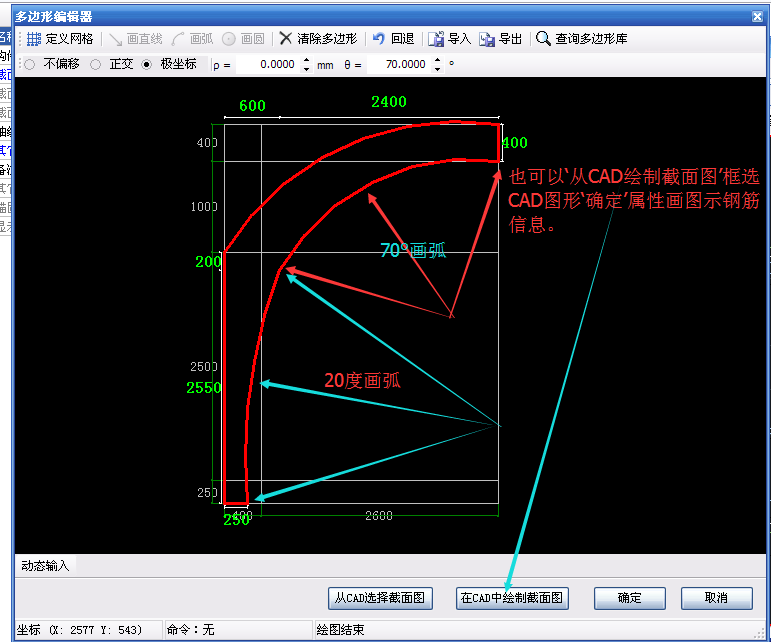

起拱的混泥土墻，和弧形的鋼筋可以用軟件處理嗎，示意圖如下，可以請說下具體的畫法
問題補充：還要算出混凝土量,圖是洞子鋼筋混凝土村砌起拱的剖面圖
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納這最好是用單構件的方式輸入。
2014-12-18 14:51:20
-
已采納可以用異形梁來繪制，也可以用自定義線來完成
2014-12-18 16:20:27
-
建議把圖紙導入軟件新建異型線‘從CAD繪制截面圖’框選CAD圖形（您可把CAD圖形切割為1/2，鏡像）‘確定’，截面編輯器中按照圖示鋼筋信息畫上縱筋+橫筋，設置標高畫圖元
2014-12-18 17:12:35
