筏板基礎圓形角怎么處理

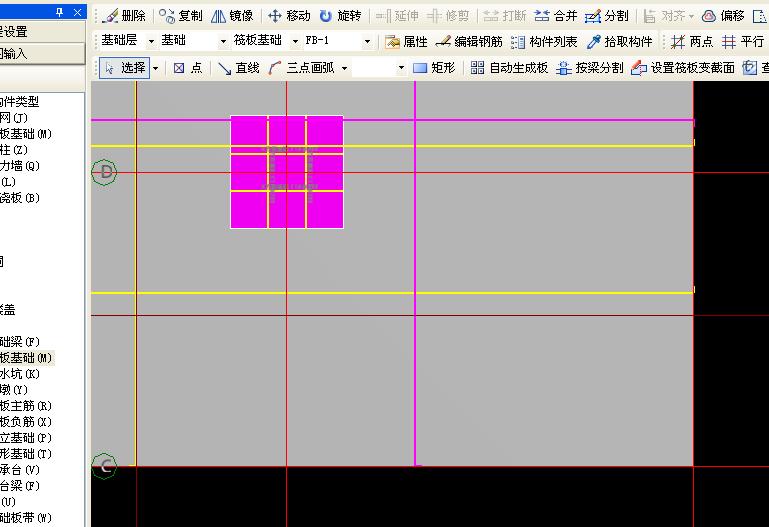

如下圖所示，筏板基礎圓形角，我先畫的完整的方形的筏板基礎，有在角的部位畫了個圓角，怎么才能把直角處理沒啊，還是有別的辦法處理？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
本來畫筏板時就應該用畫線法畫圖，到圓弧位置就用畫弧線的畫圖的。
你已經畫成了矩形，就應當在弧線位置畫弧線分割筏板，分割后刪除外角部分。
2014-11-22 19:34:25
-
用分割功能，將矩形的其他部分分割開，然后將多余的部分刪除即可
2014-11-22 20:19:07
-
如下圖所示，筏板基礎圓形角，我先畫的完整的方形的筏板基礎，有在角的部位畫了個圓角，怎么才能把直角處理沒啊，還是有別的辦法處理？

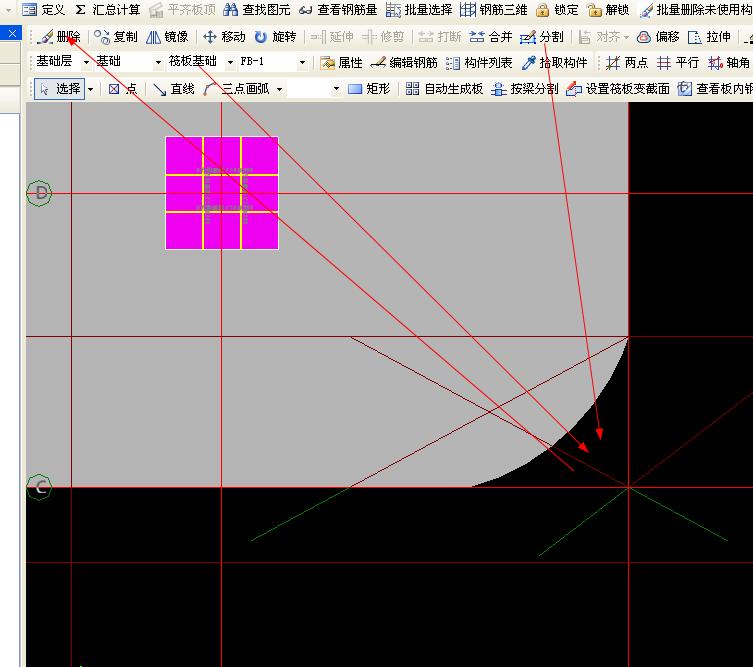

答：。。加輔軸，準備三點畫弧。分割命令，畫一弧線。分割成功，刪除切角這一塊筏板。
2014-11-22 20:50:34
-
直接導入電子版基礎平面圖，然后按設計定義筏板基礎，進入繪圖界面后，用畫直線及畫弧形的方法沿電子版基礎平面圖中基礎外邊線畫圖布置即可。也可以按你的方法先畫的完整的方形的筏板基礎，然后根據電子版基礎平面圖中的弧線進行分割，刪除不需要的基礎。
2014-11-23 09:30:21
