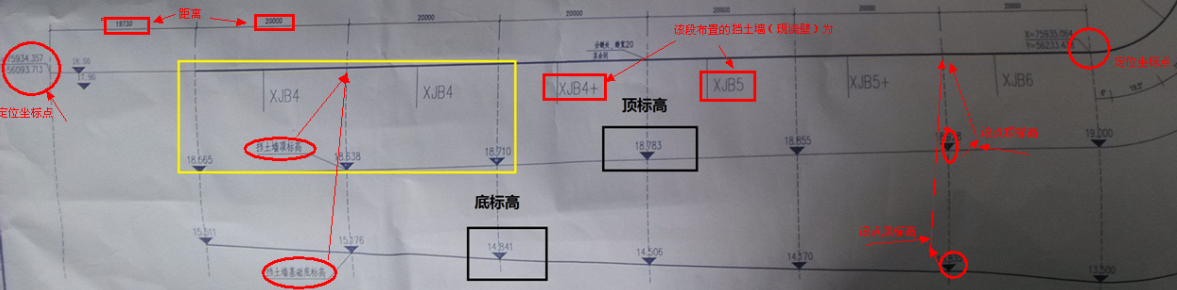

這是一個擋土墻的立面圖，黃框里表示的是什么意思呀?這個圖標可以大體解釋一下嗎?
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
應該說這是擋土墻的平面布置圖和平面位置標高示意圖；
圖中上部黑粗線為擋土墻的平面位置；下第一行是該對應點處擋土墻的頂標高，下第二行是該對應點處擋土墻基礎的底標高。
2014-11-20 19:43:59
