多聯空調系統，冷媒介是這么循環的哦。圖紙上只有一條管線。立管也是。
多聯空調系統，冷媒介是這么循環的哦。圖紙上只有一條管線。立管也是。請解釋詳細哈，不是很懂，謝謝
問題補充：圖紙的細虛線是冷琳水管 接空調末端設備的 問題再補充：這個系統的冷媒是制冷劑。不是水，
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納

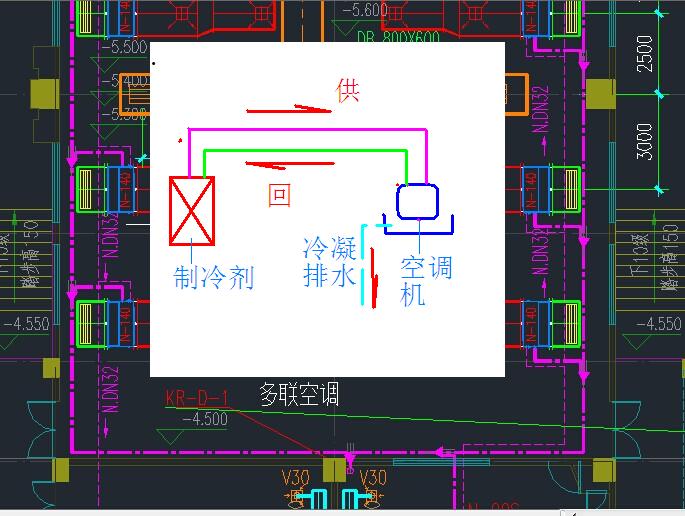

圖紙粗點劃線條，一根線條代表供與回兩根銅管（冷媒管）的，從空調機組相多聯空調機供冷媒介質（液管），并從多聯空調機回收冷媒（汽管），形成循環。
圖上的細虛線是從多聯空調機的接水盤排出的冷凝水管，通過冷凝水管將冷凝水排入衛生間地漏。
2014-11-02 09:50:36
-
這類空調系統有冷凝水系統（粉色細虛線）及送風系統（粉色組虛線）.
不要單獨看一張圖，要系統的聯系其他頁圖紙閱讀分析的。
（這是新風系統）
2014-11-01 14:18:06
-
圖中標注的很詳細，粗點劃線是熱媒管，細虛線是冷媒管；如圖橢圓內是冷媒管，方框內是熱媒管；
2014-11-01 14:43:29
-
多聯空調系統，冷媒介是一根供水一根回水管閉合循環的，圖紙粗點劃線代表供回水兩根管道的。圖上的細虛線是從空調的接水盤排除的冷凝水管，直接排入排水系統的。
2014-11-01 15:53:46
-
圖中空調平面圖中標注的很詳細，其中粗點劃線是熱媒管，細虛線是冷媒管；如圖橢圓內是冷媒管，方框內是熱媒管；
2014-11-02 09:35:50
