laoyang
2014-09-06 17:47:31
|
云南省
鋼筋算量GGJ2013
|
726查看
2回答
請問條形基礎標注？
如·JZL3(3B)1050*1200Y4000*500*350，后面的500*350是表示坡型條形基礎坡型截面的尺寸，監理認為是500mm是邊沿高度h1，坡度h2為350mm高。11G101-3，表示方法是h1/h2，那么上面的標注就應該是500/350。我認為是腋高500，邊沿高350mm，是否正確。
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
如·JZL3(3B)1050*1200Y4000*500*350，后面的500*350是表示坡型條形基礎坡型截面的尺寸，監理認為是500mm是邊沿高度h1，坡度h2為350mm高。11G101-3，表示方法是h1/h2，那么上面的標注就應該是500/350。我認為是腋高500，邊沿高350mm，是否正確。
你好：

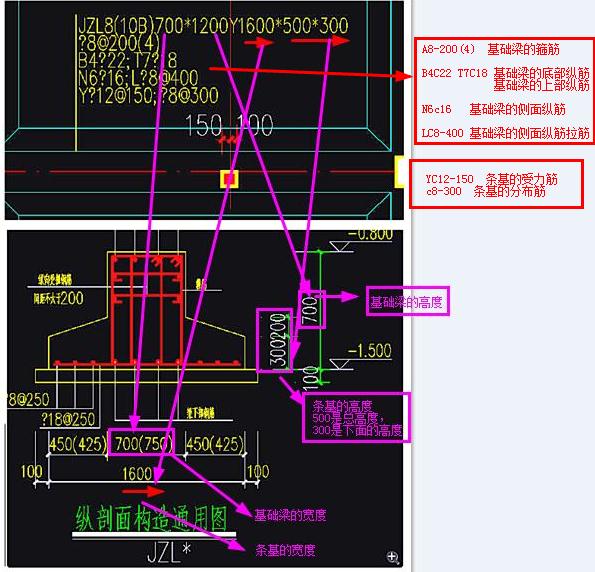

1、參考下圖。500 =h1+h2 350是h1
2014-09-07 08:47:44
-
你的理解是正確的，這樣的標注就是腋窩高500，外沿高300呀。
（與監理有爭議時，就需要與設計人溝通的，設計人的標注習慣會有不同的）
2014-09-07 08:32:11
