我給你說說吧，你的圖看起來很復雜，實際很簡單，也不用截圖了，但有一點我看不對勁，你要咨詢?cè)O(shè)計一下，6-6剖面是一個集水坑吧，兩邊有放坡吧，60°角，可到了8-8剖面，就沒有坡度了，角度是90°，你看好了，這樣的集水坑不對勁，如果都是60°角的話，你的圖很簡單

1、平面圖，你把CAD圖導進去，就按那個異性把承臺繪制出來，你按筏板設置定義即可，你設置兩個不同厚度的筏板，1700mm厚和2500mm厚的兩個，按圖布置上去即可

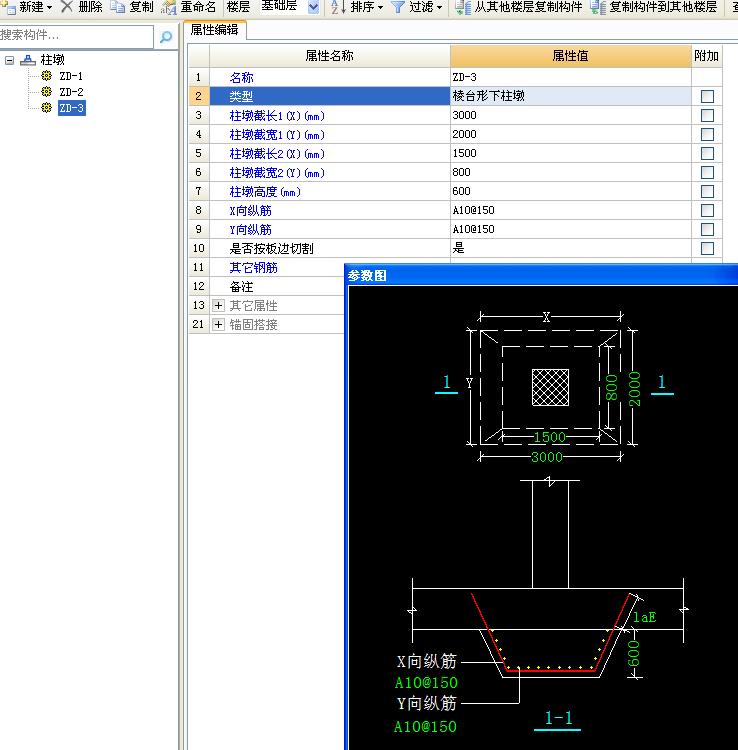

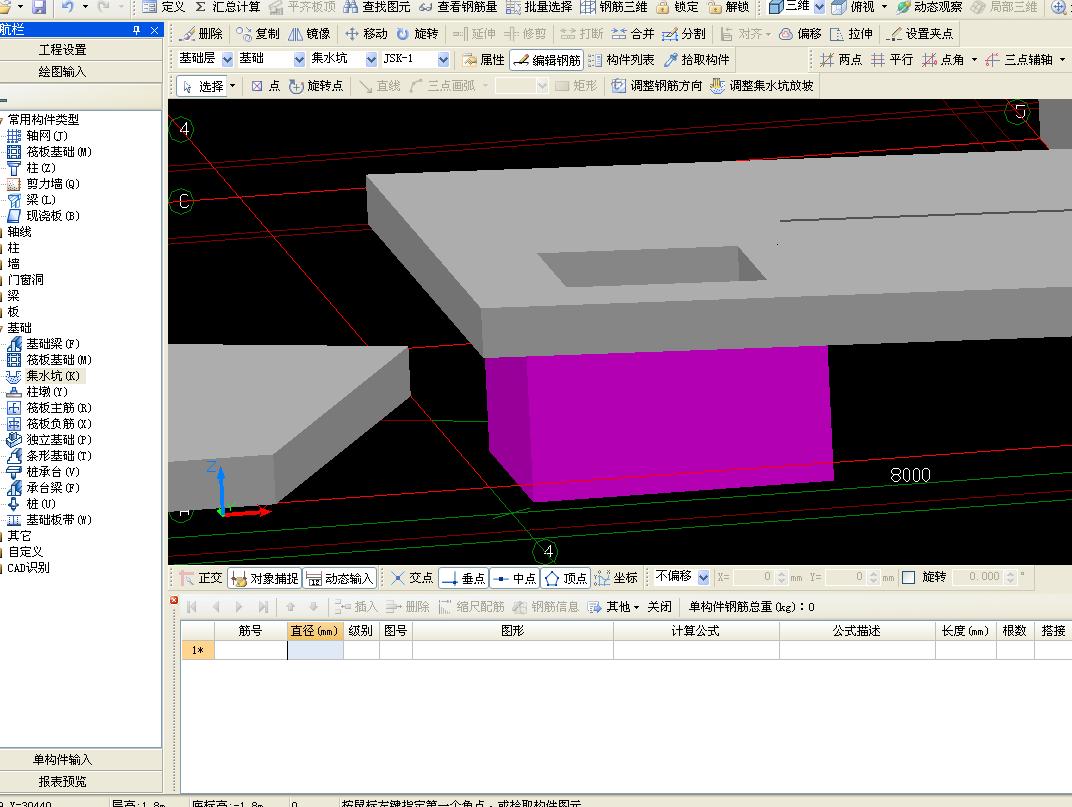

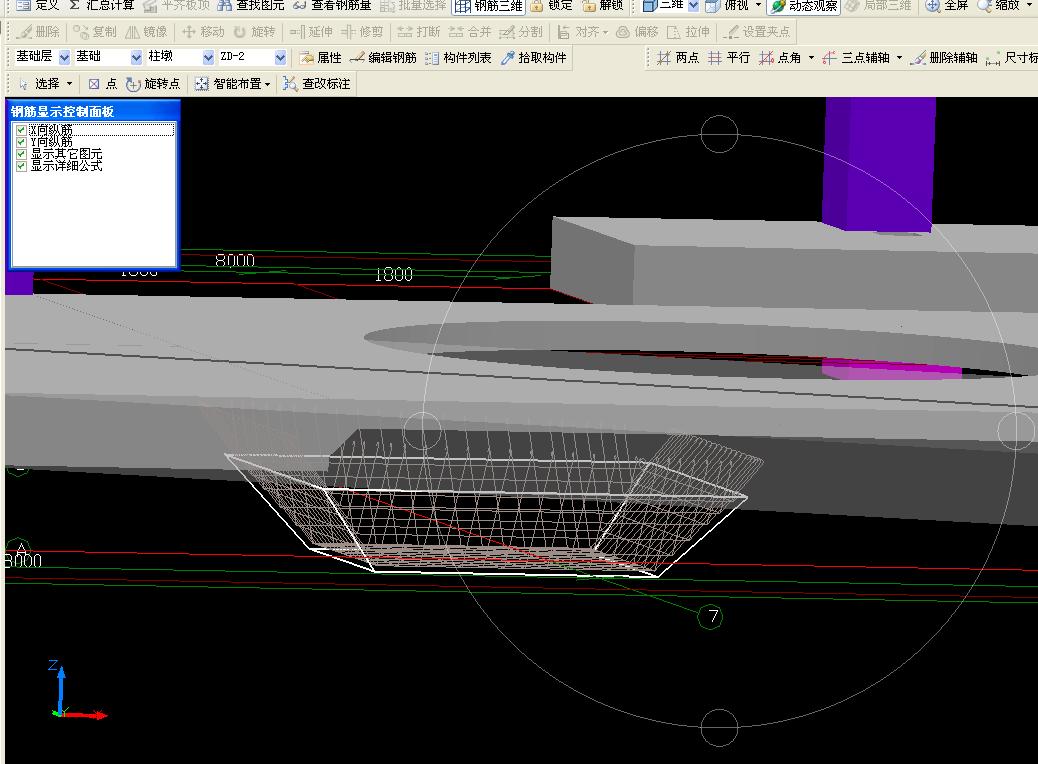

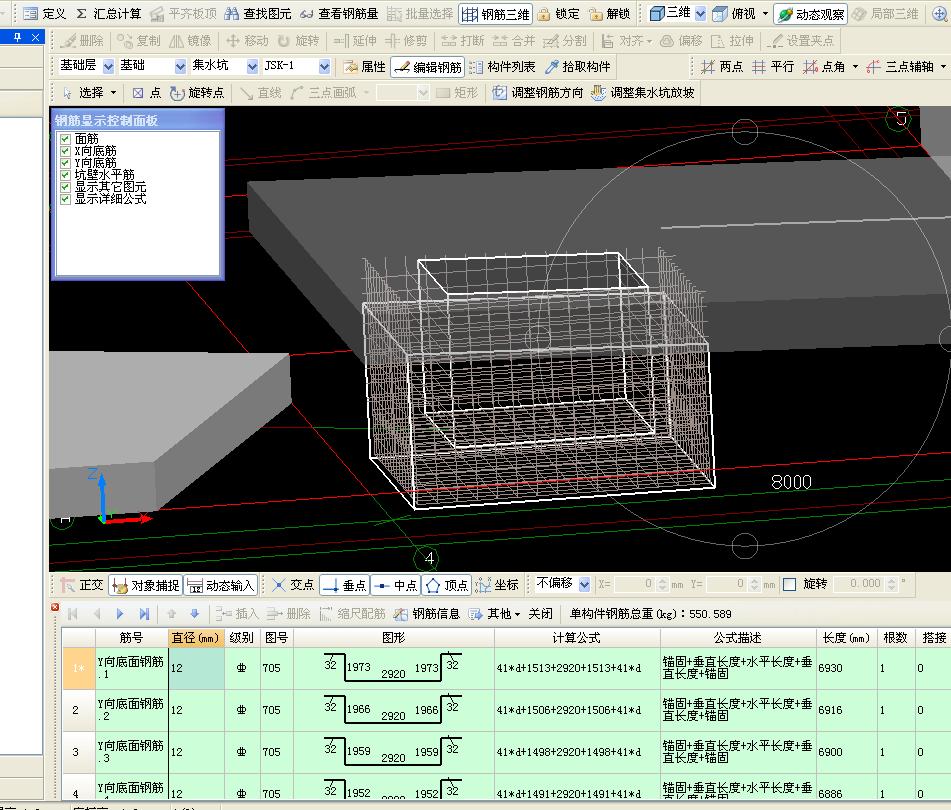

2、定義一個集水坑，按圖示尺寸定義，布置上去即可，不過這個集水坑，你要看好了，還是我看的不對？是兩面60°角，兩面90°角，即6-6和8-8 ，是不是一個位置的兩個剖面，要不就是我看錯了，不然你要咨詢好了在設置
