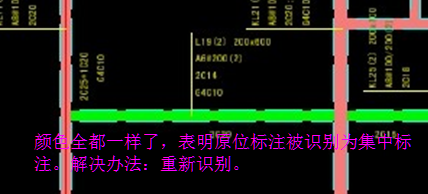

這是提取梁標注的錯誤操作造成的結果，把原位標注提取成集中標注了。在識別原位標注時，軟件會隱藏集中標注，被提取成集中標注的原位標注也跟著被隱藏了。

CAD圖中的原位標注與集中標注，如果顏色一樣，或全都在一個圖層中，建議采用“自動提取梁標注”。

分別提取“提取梁的集中標注”、“提取梁的原位標注”，只適用于標準CAD圖，即不在同一圖層，或用不同的顏色表示。

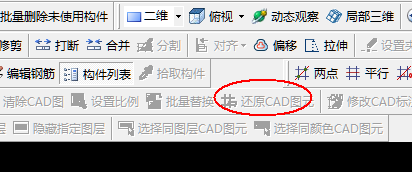

發生提取錯誤后，可通過軟件提供的“回退”功能來取消，也可以通過軟件提供的“還原CAD圖元”來取消提取（點擊后按提示操作，提示顯示在左下角最下面一行）。
