怎么畫跨不在同一直線的梁
請問：如何劃出如圖所示的梁？
問題補充：就是如圖所示的那種彎折形狀。
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納

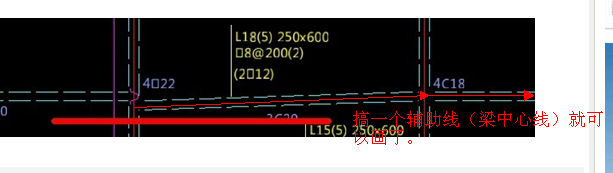

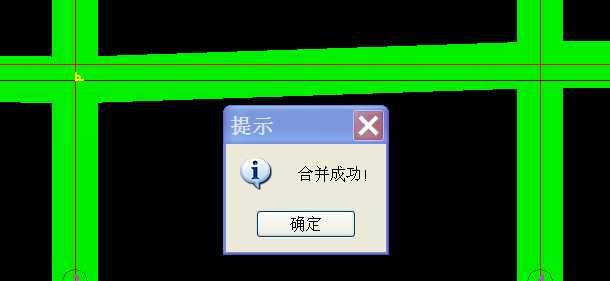

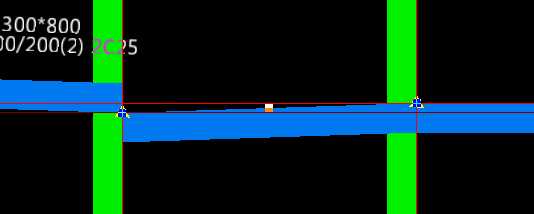

畫完梁之后用打斷按鈕將梁打斷，用平行鍵增畫一條輔助軸線，將梁端頭按圖紙要求的斜度調整到輔助軸線的指定位置，合并梁，合并梁時梁必須有一個共同焦點，否則合并不上。合并成功之后再到原位標注表示中利用距左邊線的距離調整梁的位置。見下圖。
2014-02-23 07:25:38
-
不在同一直線上的這種梁只能斷開畫了
2014-02-22 18:23:38
-
你好：可以畫好后合并一下就好了。最左側兩個梁沒有重疊區域了，就不可以合并了。
是的，按平法要求就得斷開畫。
2014-02-22 18:29:18
-

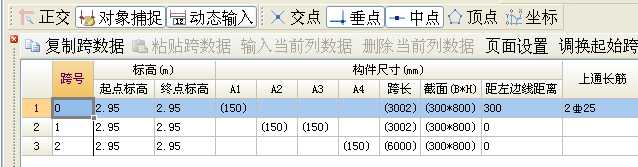

如果分別是2根，就在CAD上面把間距拉一下，就可以畫上去了。 是1根，在原位標注里，每跨離軸線的間距自己計算輸入，就分開了。
2014-02-22 23:51:21
-
設敷助軸線，分段畫在個自的位置上。
2014-02-23 06:18:24
-
