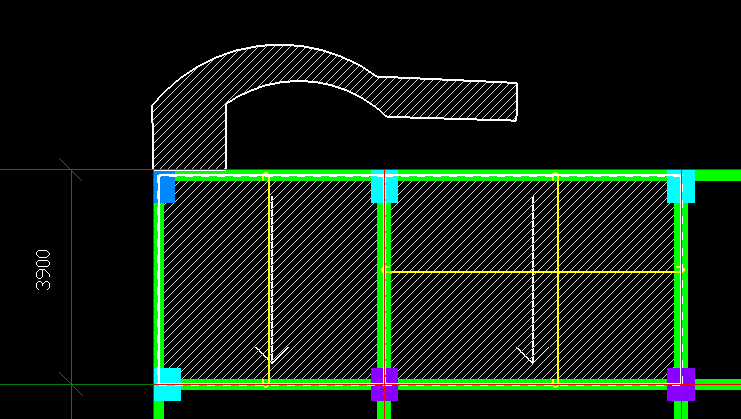

弧形飄板怎么畫
弧形飄板怎么畫
全部回答
(6)
首答僅用{{minutesHtml}}
-
可以利用已經繪制的現澆板外放（偏移），然后利用梁分割，
或者是利用三點畫?。ńo出一條可以借用的輔助軸線）
2014-02-08 16:42:23
-
如果是用點布置板，提示沒有封閉，那么可以將梁進行延伸處理，也可以用直線或矩形方式布置。

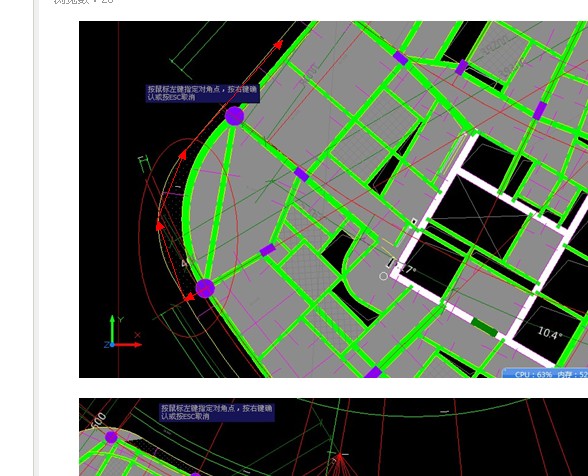

如果指的是外圍的飄板，那么可以用三點畫弧、或逆順大小弧的方式畫板，從圖片上看好象是已經是導入了CAD圖，那么就可以用三點畫弧的方法沿著CAD有弧形線布置，它也就可以識別三點畫弧的交點。
“ 那要是是兩個大弧形中間板呢”方法也是一樣的，如果是已經導入了CAD草圖，用“三點畫弧--直線--三點畫弧--直線”，周而復始一直畫下去的。
2014-02-08 16:47:57
-
在還沒有好辦法之前，只能慢慢畫，加多點輔軸。
2014-02-08 17:07:56
-
用虛墻封閉再點畫
2014-02-08 18:25:16
-
繪制好梁構件以后 點畫 就行；
不是封閉曲線 就需要 畫線布置了；
2014-02-08 16:25:46
-
導入CAD電子版圖紙后，用畫直線及三點畫弧的方法沿電子版圖紙中的線條連續畫圖布置即可。
