圖紙中這個標志是什么意思
這是鋼梁的連接打樣圖，那兩個紅色的圈圈里面的是什么意思？請指教
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

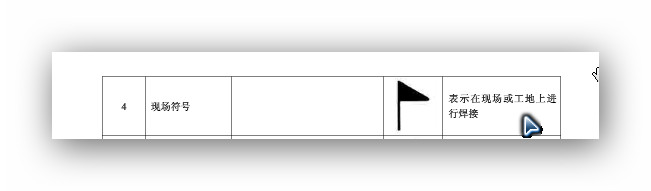

鋼結構中焊縫的標致
與算量沒有什么關系，現場施工看的
下邊-10×114×224表示的是連接兩根鋼梁的連接板的尺寸為寬224mm，高114mm，厚度為10mm的鋼板
2013-10-19 11:56:27
-
上一個是雙面貼角焊標識。焊縫高度6mm 下一個是鋼板標識，厚10mm，尺寸是114x224
2013-10-19 12:10:56
-
贊成 xagcc的回復
2013-10-19 12:38:08
-

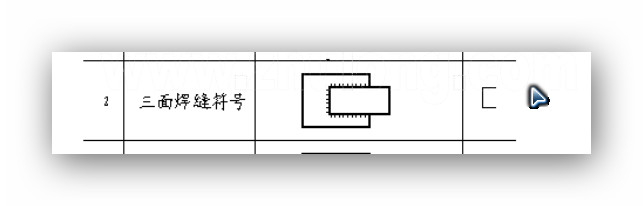

上圓圈內表示的雙面三角焊縫，焊縫寬6mm.下面表示的鋼板：寬144mm，高224mm，厚10mm
2013-10-19 12:00:20
